Batarya Kablosu Nasıl Seçilir? AWG, mm² ve Gerilim Düşümü
Share
Batarya kablosunu yalnızca dış kalınlığına bakarak seçmeyin. İletken kesiti, malzeme, toplam akım yolu, yalıtım sıcaklık sınıfı ve bağlantı koşulları birlikte değerlendirilir. Kalın görünen bir dış kılıf, içeride büyük bakır kesit bulunduğunu garanti etmez.
AWG, mm² ve tel çapı aynı şey değildir
AWG bir tel ölçü sistemidir; sayı küçüldükçe iletken büyür. mm² kesit alanını, mm ise çap veya başka bir uzunluğu gösterir. Çok telli kabloda ürün tanımının tel adedi × tel çapı mı, yoksa toplam kesit mi anlattığını özellikle doğrulayın.
Örneğin “7 × 0,22 mm” ifadesi üretici tarafından yedi adet 0,22 mm çaplı tel olarak tanımlanmışsa toplam teorik metal alanı 7 × π × 0,22² / 4 ≈ 0,266 mm² olur. Bu, 7 × 0,22 mm² = 1,54 mm² hesabıyla aynı değildir. Ürün tanımı doğrulanmadan iki yorumu birbirinin yerine kullanmayın.
Uzunluk gidiş ve dönüşü içerir
Bataryadan cihaza uzaklık bir metre olsa da artı ve eksi kabloların toplam akım yolu yaklaşık iki metre olabilir. Blue Sea Systems'ın DC seçim rehberi, gerilim düşümü değerlendirmesinde gidiş-dönüş mesafesini kullanır. Paket içi kablolar ve ek bağlantılar da gerekiyorsa hesaba dahil edilir.
Gerilim düşümünü örnekle okuyun
Toplam yol direncini yalnızca öğretici örnek olarak 0,05 ohm, akımı 10 A varsayalım. Gerilim düşümü V = I × R = 0,5 V; ısıya dönüşen güç I² × R = 5 W olur. Aynı kabloda akım yükseldikçe kayıp hızlı artar. Bu değerler mağazadaki kablonun ölçülmüş performansı değildir.
Gerilim düşümü yalnızca verim konusu değildir. Cihaz yük altında beklenenden erken kapanabilir veya performansı düşebilir. Kabul edilebilir düşüm, cihazın çalışma aralığı ve ilgili tasarım koşuluyla belirlenir; her batarya için tek bir yüzde uygulanmaz.
Isınma sınırını ayrıca değerlendirin
Aynı kesitli kablo; açık havada, kapalı kutuda veya sıkı kablo demetinde aynı şekilde soğumaz. Yalıtım malzemesinin izin verdiği sıcaklık, çevre sıcaklığı ve yakın ısı kaynakları önemlidir. Sadece gerilim düşümünü karşılayan bir kablo, termal açıdan yeterli kabul edilmez.
Sigorta ve terminal kablodan bağımsız seçilmez
Devre koruması, kablo ve bağlantılarla birlikte tasarlanmalıdır. Terminalin uygun kesit aralığı, sıkma/sonlandırma yöntemi ve mekanik desteği doğrulanır. Daha yüksek değerli sigorta takarak açma sorununu gidermeye çalışmak, sorunun nedenini çözmez ve korumayı zayıflatabilir.
Teklif veya tasarım formuna yazın
- Sürekli akım ve kısa süreli kalkış yükü.
- Toplam gidiş-dönüş kablo boyu.
- Bakır veya farklı iletken yapısı, gerçek kesit.
- Ortam sıcaklığı, demetleme ve yalıtım sınıfı.
- Soket, terminal, sigorta ve mekanik destek bilgisi.

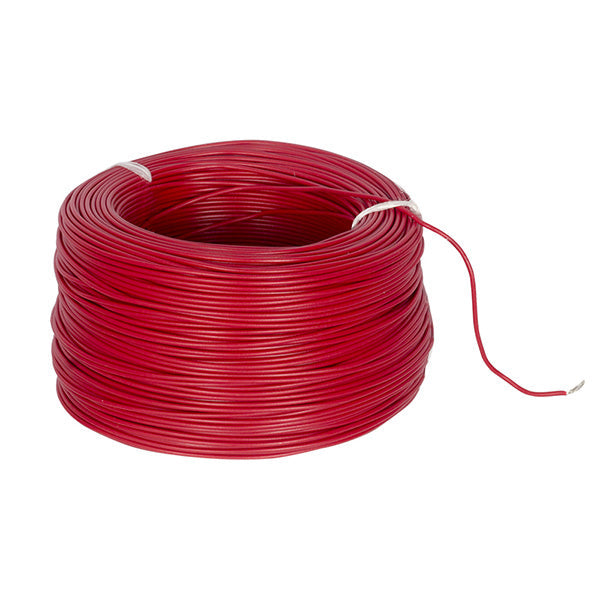

Montaj kablosu her bataryanın ana güç hattında kullanılabilir mi?
Hayır. “Montaj kablosu” adı tek başına akım sınıfı belirtmez. Sinyal veya düşük akım için uygun bir ürün, ana güç yolunda yetersiz olabilir. Modelin teknik verisine göre görev belirlenmelidir.
Montaj kablosu ve konnektör seçeneklerini aynı devrenin parçaları olarak karşılaştırın.
