DC Jak, JST ve Güç Soketleri: Aynı Görünüş Neden Yetmez?
Share
Bir soketin yerine oturması, elektriksel olarak doğru bağlandığını göstermez. Özellikle batarya ve şarj bağlantılarında dış ölçü, pin aralığı, pin görevi, polarite ve akım sınırı birlikte doğrulanmalıdır. Kablo renkleri de tek başına güvenilir bağlantı belgesi değildir.
Bu rehber, soket satın alma ve teknik servise doğru bilgi iletme içindir. Bilinmeyen uçlara enerji verme veya pinleri deneme yoluyla bulma talimatı değildir.
DC jakta iki çap ve bir uzunluk
Silindirik DC fişler dış çap, iç çap ve temas uzunluğuyla tanımlanabilir. Örneğin 5,5 × 2,1 mm ile 5,5 × 2,5 mm etiketleri aynı dış çapa rağmen aynı eşleşmeyi ifade etmez. Uygunsuz eşleşme gevşek temas veya takılamama gibi sorunlar doğurabilir; zorlayarak uyum sağlanmaya çalışılmamalıdır.
Merkez ucun artı mı eksi mi olduğu cihaz ve güç kaynağı etiketi üzerinden karşılaştırılır. “Merkez genelde artıdır” varsayımıyla bağlantı yapılmaz. Same Sky'ın seçim rehberi, boyut ve elektriksel özelliklerin birlikte değerlendirilmesini anlatır.
JST tek bir soket modeli değildir
JST, farklı serileri bulunan bir üreticidir. PH, XH ve diğer aileler pin aralığı, kontak ve gövde bakımından farklıdır. “JST iki pin” tarifi sipariş için yeterli olmayabilir. Örneğin resmi XH veri sayfası 2,5 mm pin aralığını ve akım değerinin belirtilen kablo koşuluna bağlı olduğunu açıklar.
Serinin doğru olması bile önceden hazırlanmış kablonun pin sırasını garanti etmez. Aynı gövdede artı ve eksi uçların farklı yerlere bağlandığı kablo takımları bulunabilir. Ürünün pin çizimi ve sistem şeması karşılaştırılmalıdır.
Sinyal hattı ile güç hattını ayırın
Çok pinli batarya soketinde bazı uçlar sıcaklık, hücre ölçümü veya haberleşme için kullanılabilir. Bu hatlar ana yük akımını taşımak üzere tasarlanmış kabul edilmez. BMS ölçüm soketini güç çıkışı gibi kullanmak ciddi arıza riski oluşturur.
Sipariş için fotoğraftan fazlasını hazırlayın
| Bilgi | Nasıl tanımlanmalı? |
|---|---|
| Üretici/seri | Tam parça kodu veya doğrulanmış aile |
| Geometri | Pin adedi, aralık, kilit yönü, ölçüler |
| Elektrik | Her pinin görevi ve polaritesi |
| Yük | Akım, gerilim ve çalışma koşulu |
| Kablo | Kesit, uzunluk ve sonlandırma şekli |
Pin numaraları çizimde hangi yönden bakıldığı belirtilmeden aktarılırsa ayna görüntüsü hatası oluşabilir. Teknik belgede “kontak tarafından görünüş” veya “kablo tarafından görünüş” ayrımını koruyun. Karşı tarafla aynı bakış yönünü kullandığınızdan emin olun.
Uç adaptörü şarj cihazını uyumlu yapar mı?
Yalnızca mekanik bağlantıyı değiştirebilir. Şarj gerilimi, akımı, kimya profili veya haberleşme uyumsuzluğunu kendiliğinden çözmez.
Kablo renkleri ters görünüyorsa ne yapmalıyım?
Enerji vermeyin. Üretici şemasını ve teknik servis kontrolünü esas alın; renk varsayımıyla uçları değiştirerek deneme yapmayın.

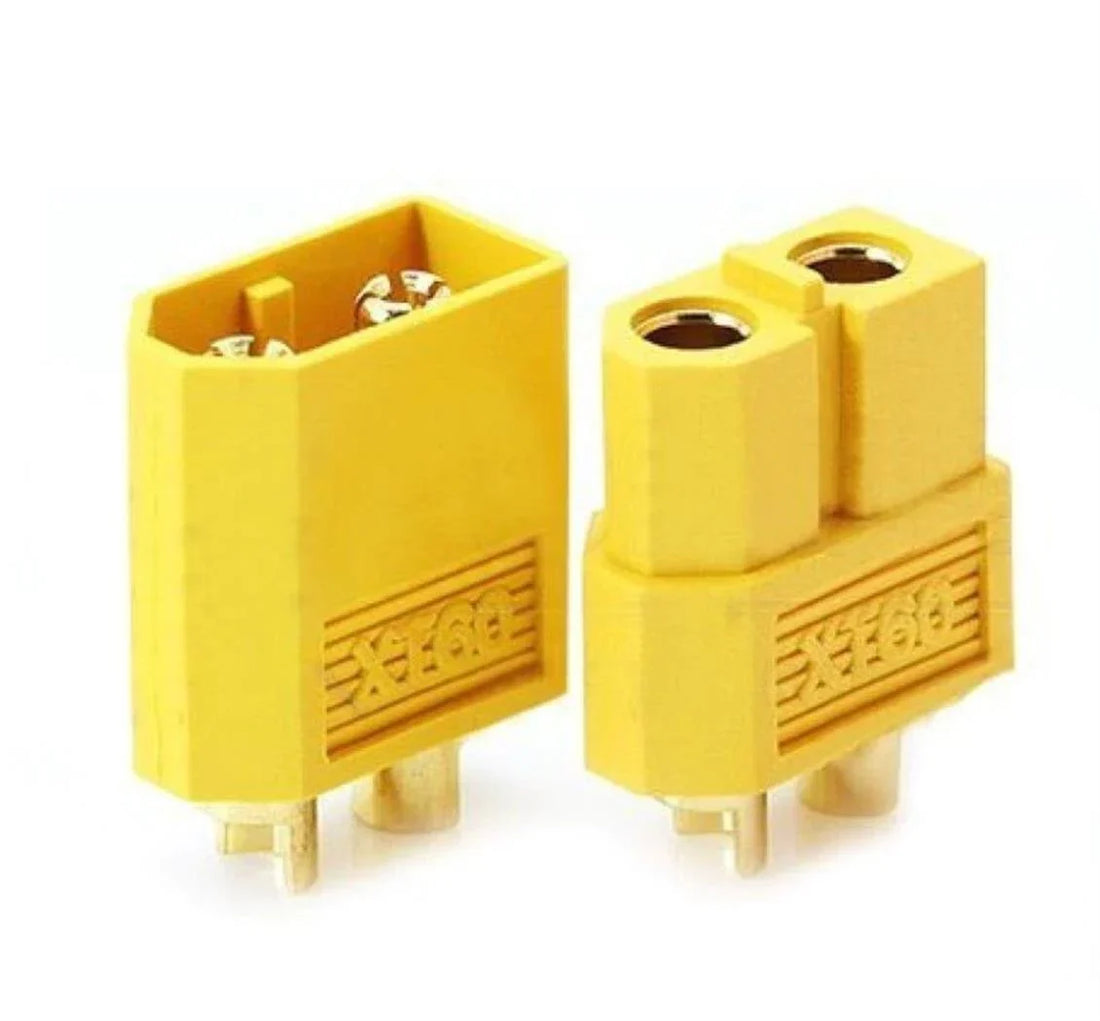

Batarya güç konnektörleri ile şarj modüllerini görevlerine ve teknik arayüzlerine göre değerlendirin.
