Nikel Şerit Kalınlığı Nasıl Seçilir? Amper Tablosunun Sınırları

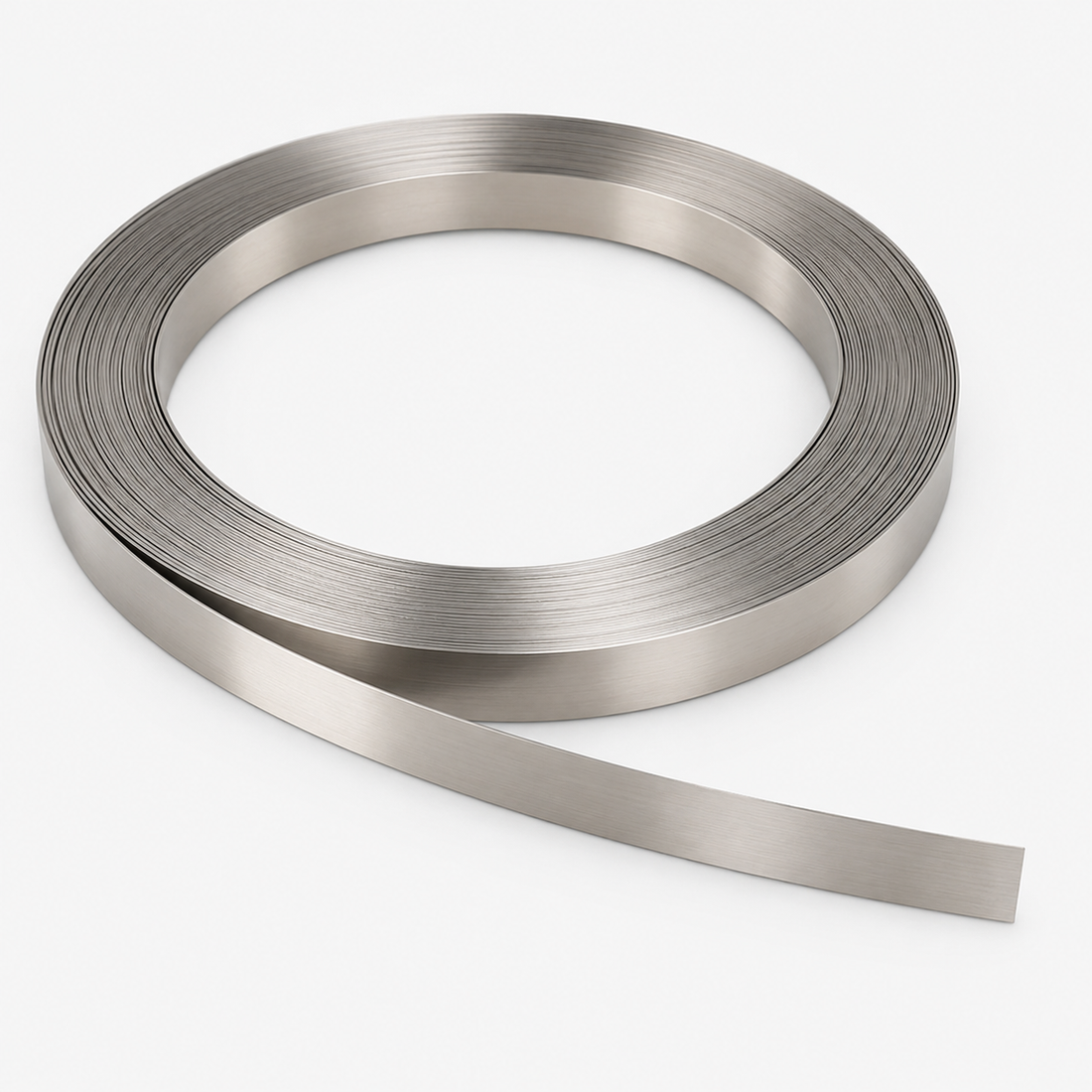

Nikel şeridin akım taşıma uygunluğu yalnızca kalınlığıyla belirlenmez. En, malzeme, akım yolunun uzunluğu, bağlantı noktaları ve ısının nasıl uzaklaştırıldığı birlikte önemlidir. Bu yüzden internetteki tek bir “kalınlık–amper” tablosunu bütün paketlere uygulamak doğru değildir.

Kalınlık seçimi, üç ayrı soruyu cevaplamalıdır: Elektriksel kayıp kabul edilebilir mi? Sıcaklık artışı uygun mu? Seçilen geometri mevcut kaynak süreciyle doğrulanabiliyor mu?

Kesit hesabıyla başlayın

Düz ve sabit kesitli şeritte kesit alanı yaklaşık en × kalınlık olarak hesaplanır. 8 mm × 0,15 mm şerit 1,20 mm²; 10 mm × 0,15 mm şerit 1,50 mm² kesite sahiptir. İkinci örneğin kesiti yüzde 25 fazladır. Bu oran doğrudan yüzde 25 daha fazla güvenli akım demek değildir.

Uzunluk ve özdirenç neden gerekiyor?

İdeal tek parça iletken için direnç ilişkisi R = ρ × L / A şeklindedir. Burada ρ malzemeye, L akım yoluna, A kesite karşılık gelir. Aynı malzeme ve kesitte yol uzadıkça direnç artar. Kaynak noktalarının temas etkisi ve sıcaklık değişimi, basitleştirilmiş hesaba ayrıca eklenir.

Akım arttığında ısı kaybı nasıl değişir?

Direnç aynı kaldığı varsayımında kayıp güç P = I² × R olur. Örneğin toplam direnci varsayımsal 0,01 ohm olan bir yolda 10 A için 1 W; 20 A için 4 W kayıp hesaplanır. Akım iki katına çıktığında kaybın dört katına çıkması, “biraz daha akım” kararının neden termal doğrulama gerektirdiğini gösterir.

Bu değerler bir nikel ürününün ölçülmüş direnci veya çalışma onayı değildir; yalnızca matematik örneğidir. Gerçekte sıcaklık arttıkça direnç de değişebilir.

Paralel hücre düzeni akım yolunu değiştirir

Her şerit bölümü bütün paket akımını taşımayabilir; bazı ortak toplama noktaları daha yüksek akım görebilir. Bu nedenle yalnızca hücre başına düşen akımı hesaplamak yeterli olmaz. Teknik çizimde akım yollarını, ortak çıkışları ve bağlantı daralmalarını işaretlemek gerekir.

Birden fazla kat otomatik çözüm değildir

Katmanlar arasında akımın ve kaynak bağının nasıl oluştuğu doğrulanmalıdır. Üst üste şerit koymak, tek parça eşdeğer kalınlık gibi davranacağını garanti etmez. Kaynak sürecinin nüfuziyeti, temasları ve hücreye etkisi yeniden değerlendirilir.

Üretime geçmeden önce kontrol listesi

• Şerit malzemesi ve ölçü toleransı belirli mi?
• Sürekli yük ve kısa süreli tepe yük ayrı tanımlı mı?
• En dar veya en uzun akım yolu biliniyor mu?
• Kutu içindeki sıcaklık koşulu hesaba katıldı mı?
• Kaynak kalitesi ve paket performansı yetkin kişilerce doğrulandı mı?

Daha kalın şerit her zaman daha iyi midir?

Daha büyük kesit direnci azaltmaya yardımcı olabilir; ancak kaynak makinesinin yeteneği, mekanik esneklik ve bağlantı tasarımı da değişir. En kalın ürünü seçmek yerine doğrulanmış sistem gereksinimine uygun ürünü seçin.

Saf nikel, nikel kaplama ve punta makinesi seçeneklerini aynı süreç gereksinimleriyle değerlendirin.
