TP4056 Type-C Lityum Pil Şarj Modülü – 1S 3,7V

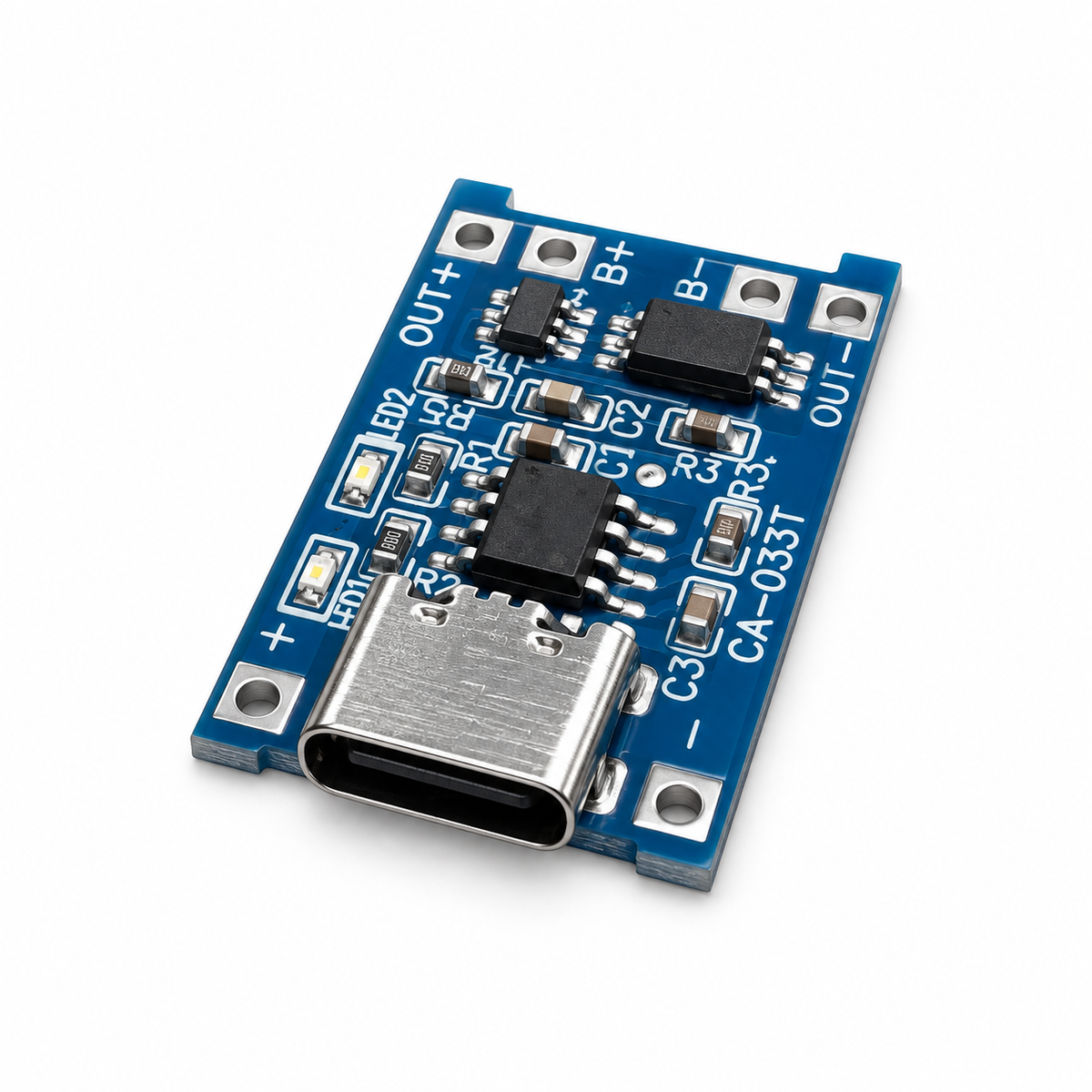

TP4056 Type-C lityum pil şarj modülü, tek hücreli (1S) 3,7V nominal gerilimli Li-ion ve LiPo pillerin şarj edilmesi için kullanılan kompakt bir elektronik karttır. USB Type-C girişi, uygun bir 5V USB güç kaynağıyla bağlantı kurmayı kolaylaştırır.

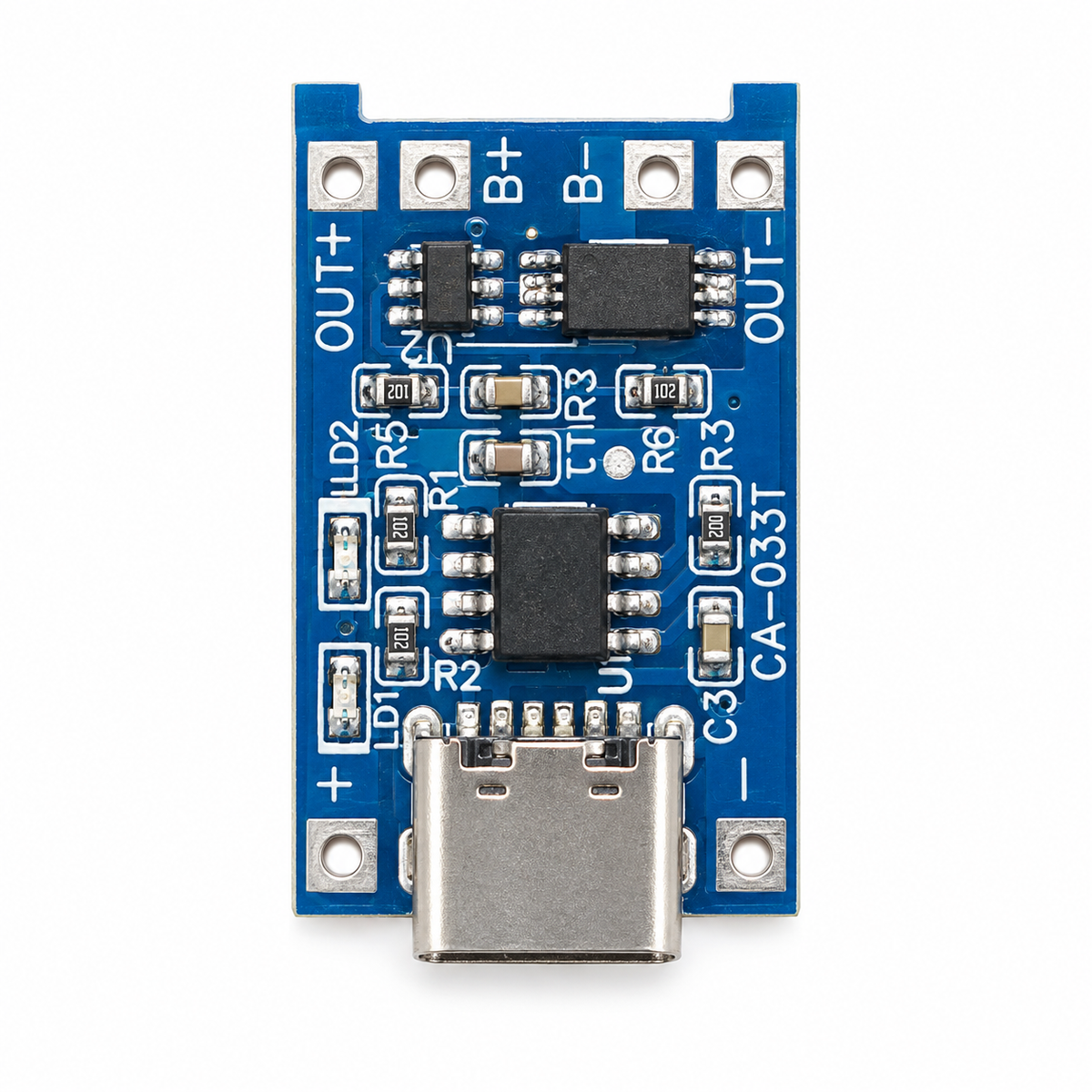

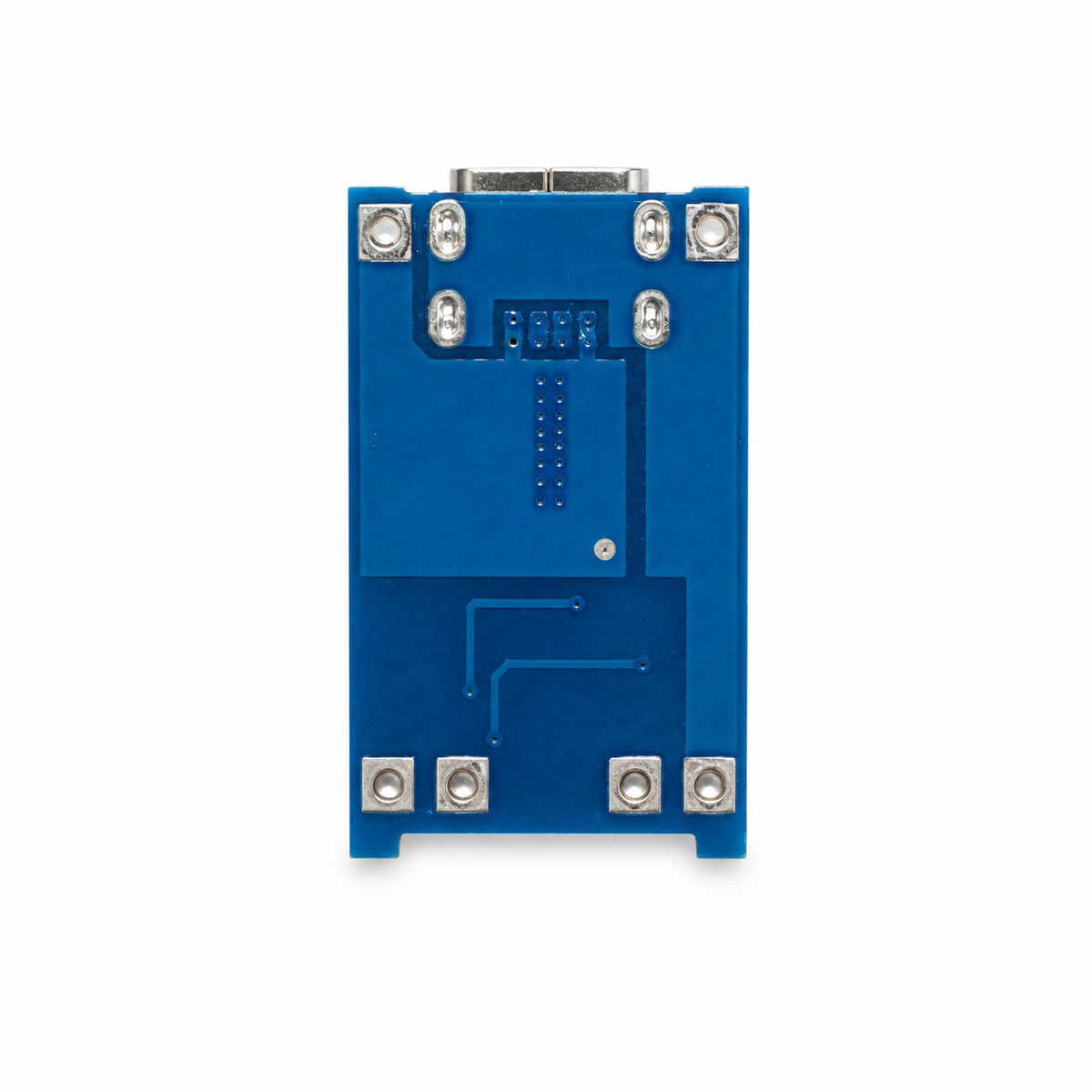

Kart üzerinde pil bağlantısı için B+ / B−, projeye bağlantı için ise ayrı OUT+ / OUT− lehim noktaları bulunur. Şarj durumunu takip etmeye yardımcı olan iki gösterge LED'i mevcuttur.

Ürün Özellikleri

• Model: TP4056 Type-C şarj modülü
• Güç girişi: USB Type-C, 5V DC
• Pil uyumluluğu: 1S, 3,7V nominal Li-ion / LiPo
• Şarj sonu gerilimi: 4,2V
• Şarj yöntemi: Sabit akım / sabit gerilim (CC/CV)
• Pil bağlantıları: B+ ve B−
• Yük bağlantıları: OUT+ ve OUT−
• Gösterge: Kart üzerinde iki şarj durum LED'i
• Satış birimi: 1 adet modül

Kullanım Alanları

Uygun özellikteki 18650 Li-ion hücreler, tek hücreli LiPo piller, hobi elektroniği, taşınabilir projeler ve prototiplerde pil şarj devresi olarak kullanılabilir. Pil seçiminde yalnızca fiziksel boyutu değil, pil kimyasını ve izin verilen şarj akımını da kontrol edin.

Bağlantı ve Uyumluluk

• Pilin artı ucunu B+, eksi ucunu B− noktasına bağlayın.
• Projenin besleme bağlantısı için OUT+ ve OUT− noktalarını kullanın.
• Type-C girişine uygun 5V USB besleme bağlayın.
• Şarj akımı kartın ayarına ve çalışma sıcaklığına bağlıdır; kullanılacak pilin şarj sınırlarıyla uyumlu olmalıdır.

Bu model 4,2V şarj sonu gerilimine uygun tek hücreli lityum piller içindir; LiFePO4 piller veya seri bağlı çok hücreli paketler için uygun değildir. OUT uçları sabit 5V çıkış sağlamaz; kartın gerilim yükseltme işlevi bulunmaz. Lehimleme ve bağlantı sırasında kutup yönüne ve yalıtıma dikkat edin.

Paket İçeriği

1 adet TP4056 Type-C lityum pil şarj modülü. Pil, USB kablosu ve güç adaptörü pakete dahil değildir. Diğer seçenekler için Şarj Modülü koleksiyonunu inceleyebilirsiniz.
