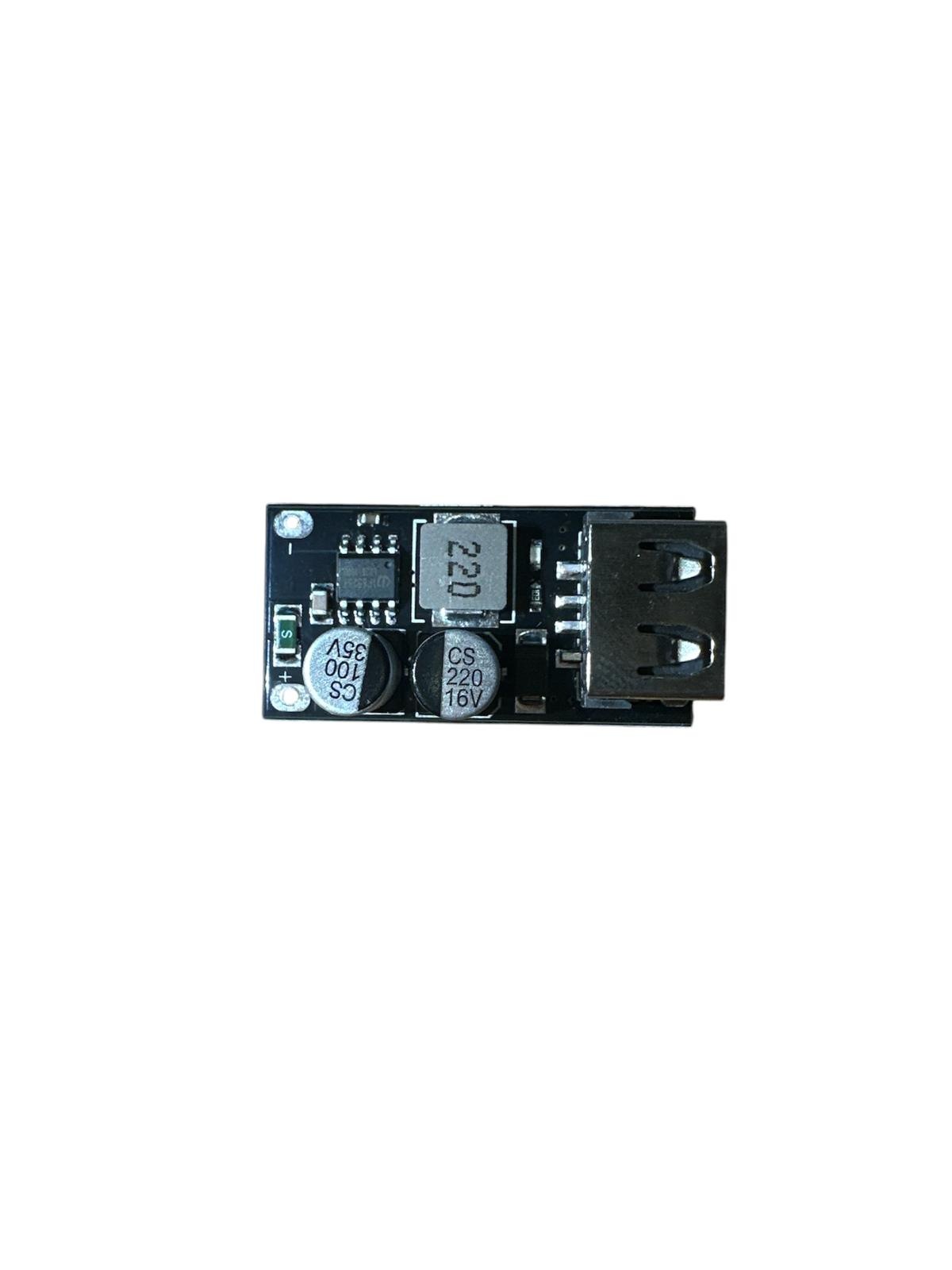

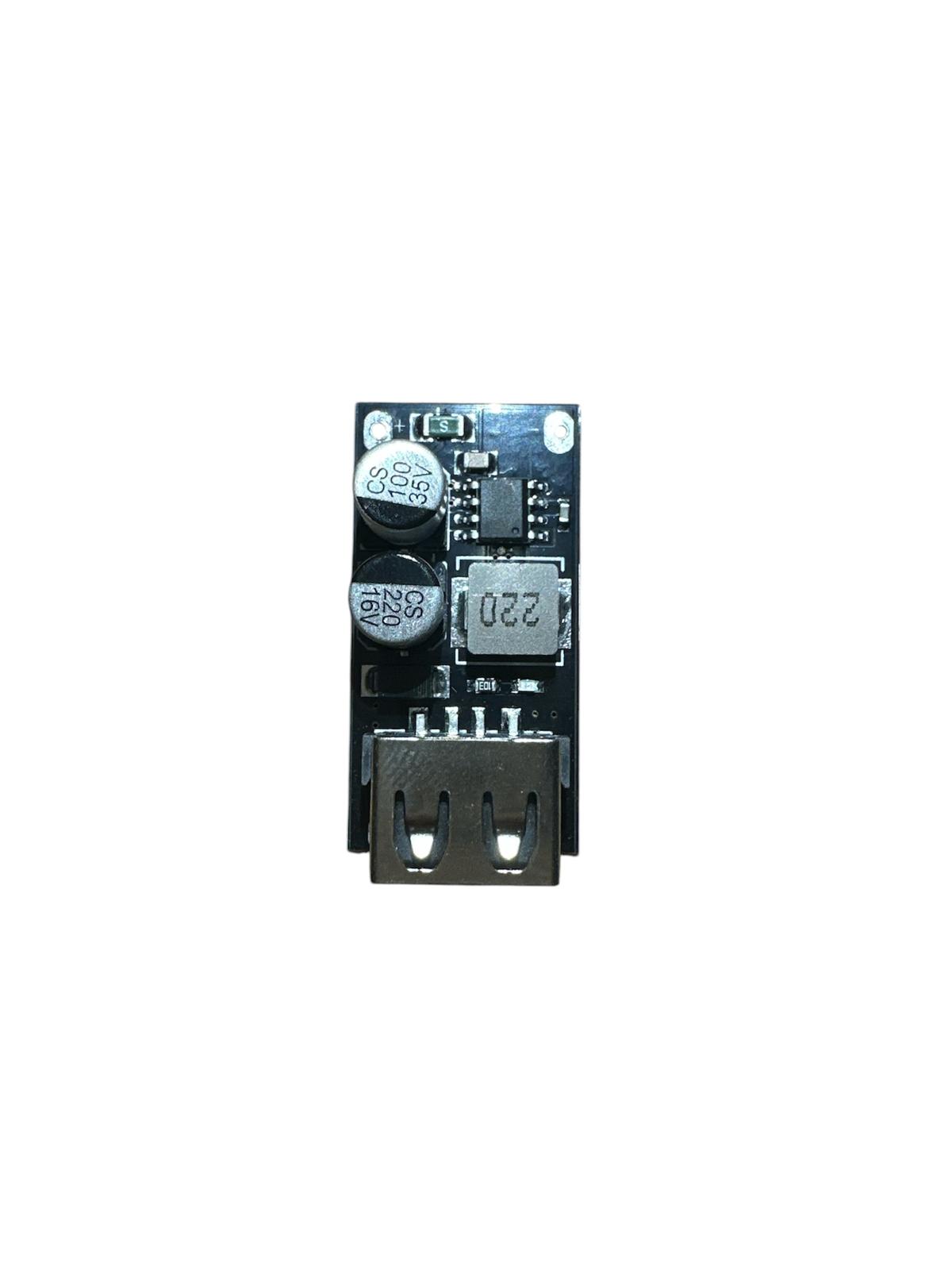

QC2 QC3 Hızlı Şarj Modülü DC-DC Step Down USB Voltaj Düşürücü Modül – USB 5V Çıkışlı Güç Dönüştürücü

QC2.0 / QC3.0 USB Hızlı Şarj Modülü – DC-DC Buck Step Down Şarj Devresi

QC2.0 / QC3.0 USB hızlı şarj modülü, DC giriş voltajını USB çıkış üzerinden hızlı şarj destekli cihazlara uygun seviyeye dönüştürmek için kullanılan kompakt bir step down / buck dönüştürücü devredir.

Powerbank projeleri, araç içi USB şarj uygulamaları, batarya sistemleri, solar enerji projeleri ve DIY elektronik devrelerde kullanılabilir. Uyumlu cihazlarda standart 5V çıkışın yanında QC hızlı şarj protokolüne göre 9V ve 12V gibi daha yüksek çıkış voltajları da desteklenebilir.

Teknik Özellikler

• Ürün tipi: QC2.0 / QC3.0 hızlı şarj modülü
• Devre tipi: DC-DC step down / buck converter
• Giriş voltajı: 6V – 32V DC
• Çıkış voltajı: Varsayılan 5V USB çıkış
• Hızlı şarj çıkışı: QC tetiklendiğinde yaklaşık 3V – 12V arası otomatik ayarlanabilir çıkış
• Desteklenen hızlı şarj protokolü: QC2.0 / QC3.0
• Tipik çıkış değerleri: 5V / 3.4A, 9V / 2.5A, 12V / 2A seviyelerine kadar
• Maksimum güç: Yaklaşık 24W
• Verimlilik: Yaklaşık %90 – %97
• Çıkış portu: USB-A dişi port
• Giriş bağlantısı: + / - lehim padleri

Koruma Özellikleri

• Giriş aşırı voltaj koruması
• Giriş düşük voltaj koruması
• Giriş aşırı akım koruması
• Çıkış aşırı akım koruması
• Kısa devre koruması
• Aşırı sıcaklık koruması

Kullanım Alanları

• Powerbank yapımı
• Araç içi USB hızlı şarj devresi
• 12V / 24V bataryadan USB çıkış alma
• Solar panel ve akü destekli şarj sistemleri
• Telefon ve tablet şarj projeleri
• Arduino, ESP, LED ve mini elektronik projeler
• Taşınabilir güç kaynağı uygulamaları
• DIY elektronik devreler

Bağlantı Bilgisi

Kart üzerinde giriş için + ve - bağlantı noktaları bulunur. DC güç kaynağı veya batarya bağlantısı bu noktalardan yapılır. Çıkış tarafındaki USB-A portu üzerinden cihaz bağlantısı sağlanır.

Bağlantı yapılırken kutup yönüne dikkat edilmelidir. Ters bağlantı veya uygun olmayan voltaj kullanımı modüle zarar verebilir.

Önemli Not

Hızlı şarj özelliğinin aktif olması için bağlanan telefon, tablet veya cihazın QC2.0 / QC3.0 hızlı şarj protokolünü desteklemesi gerekir. Desteklemeyen cihazlarda modül standart USB 5V çıkış olarak çalışabilir.

Paket İçeriği

• 1 adet QC2.0 / QC3.0 USB hızlı şarj modülü
