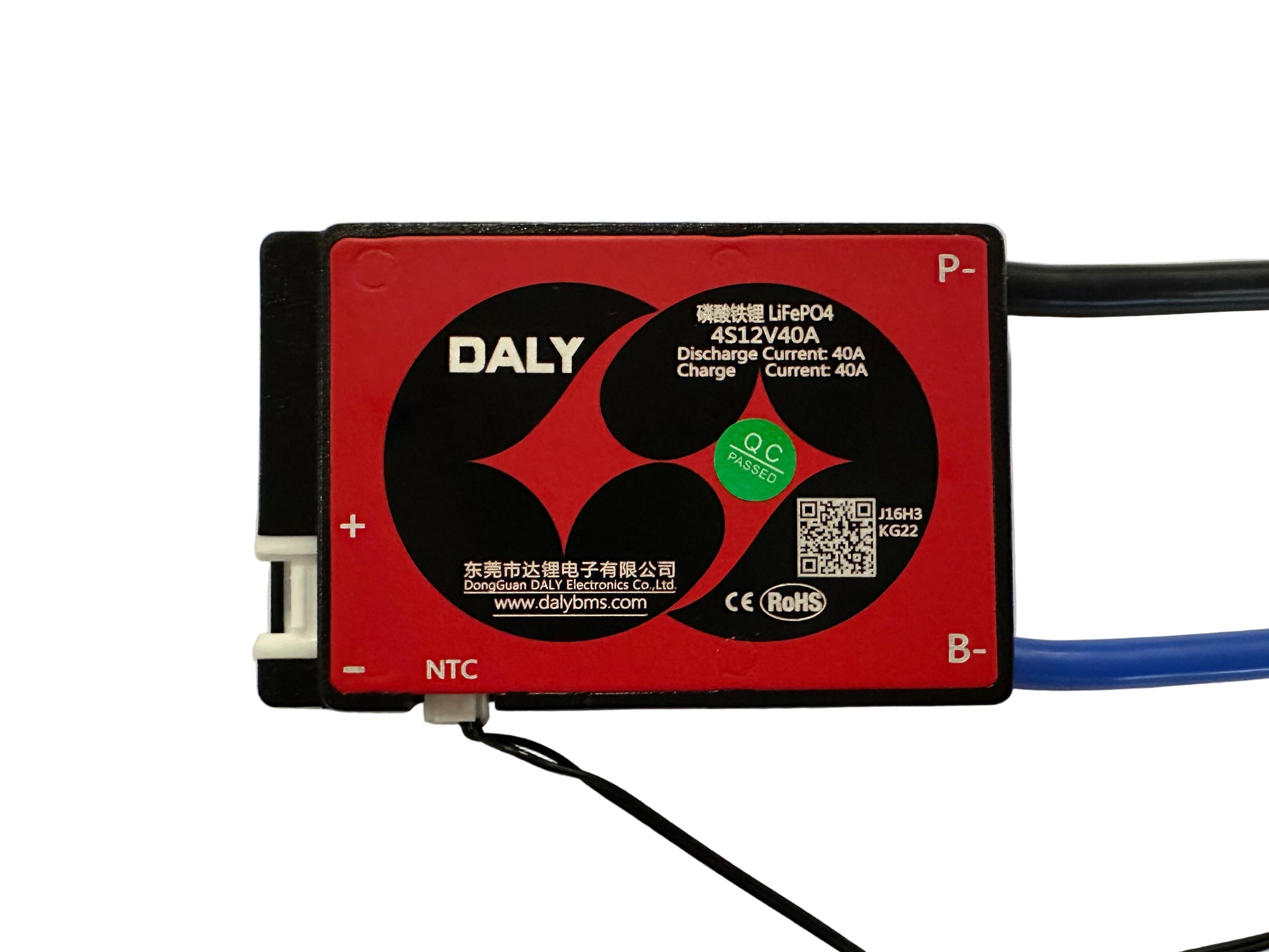

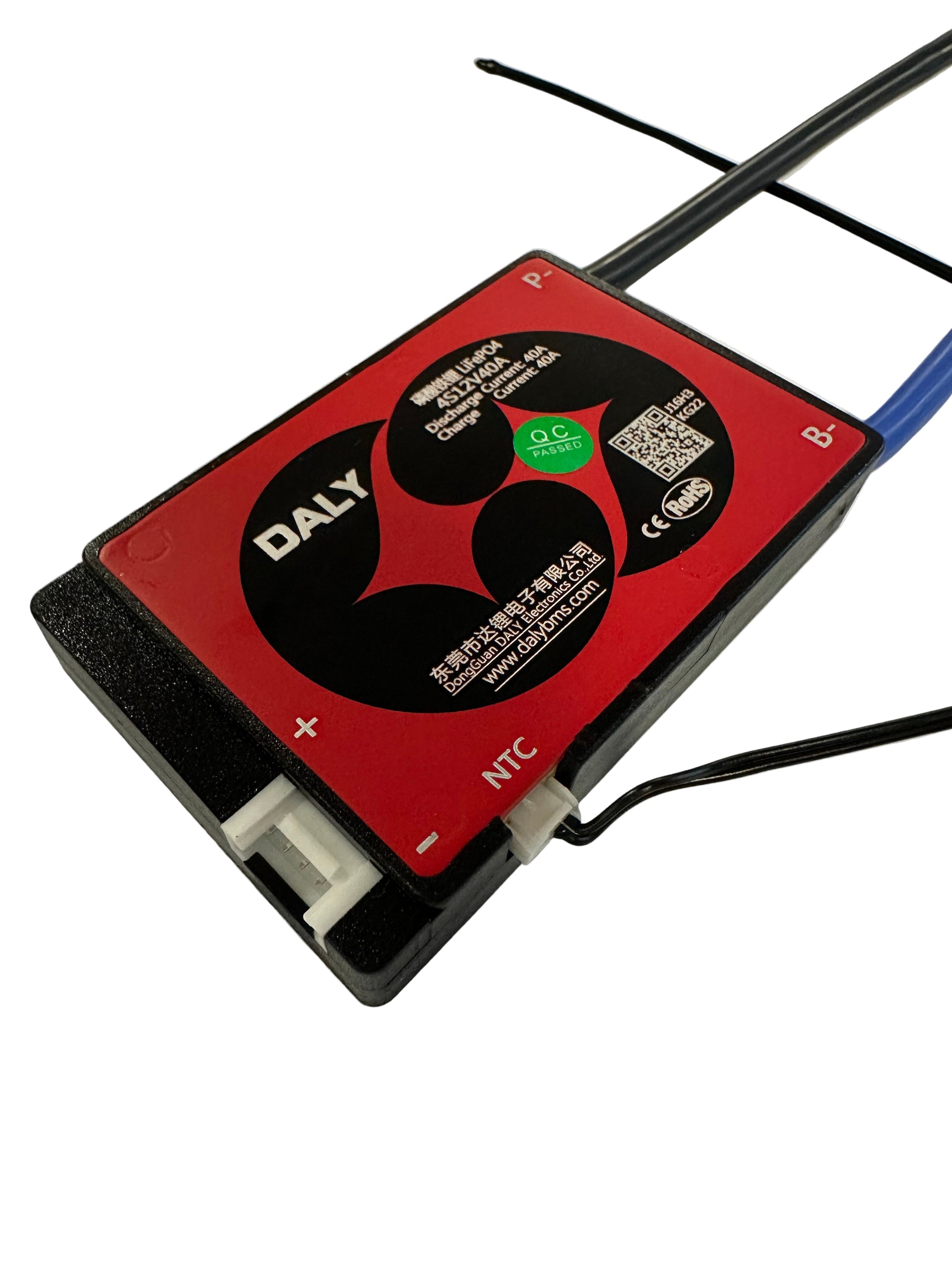

DALY 4S 12V 40A LiFePO4 Batarya BMS

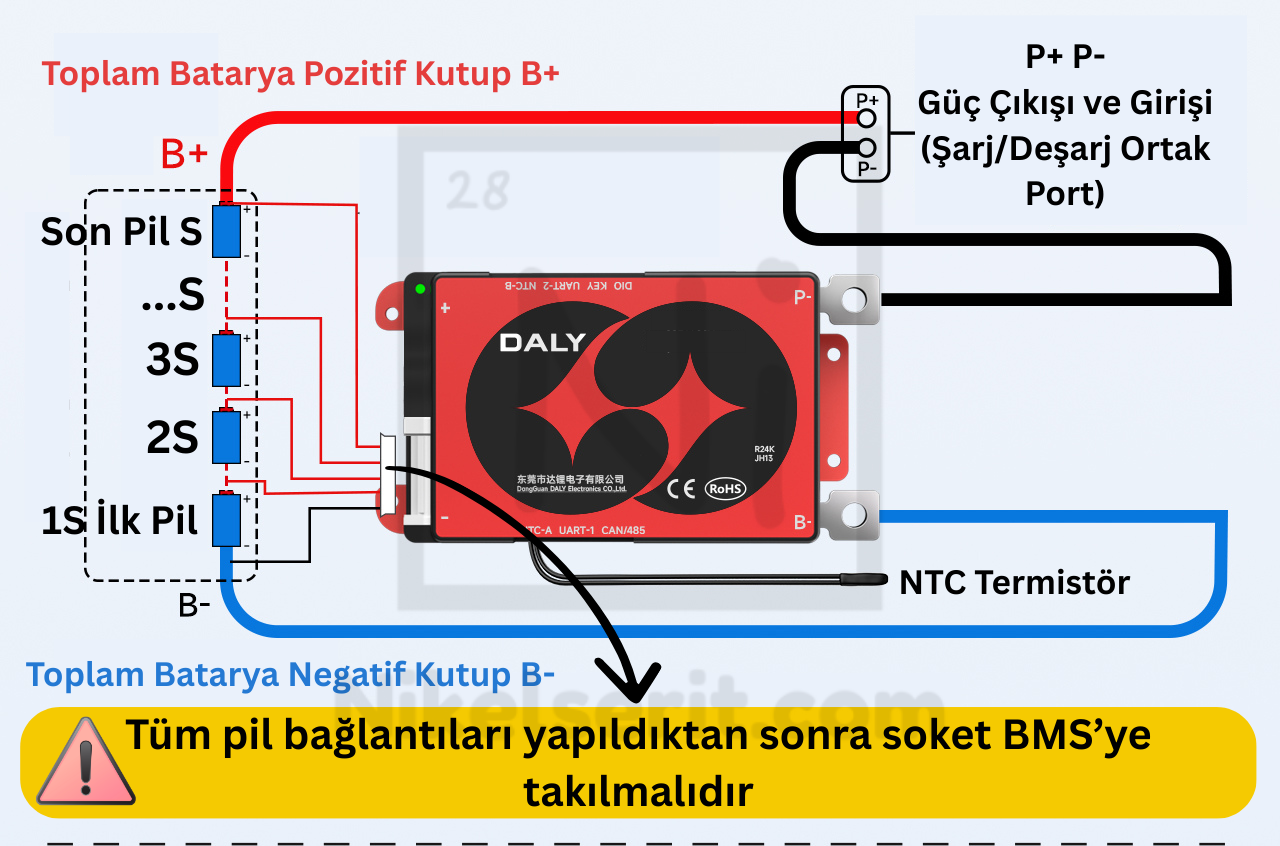

Standart 4S BMS Bağlantı Talimatları
Kabloları lehimlerken BMS’yi takmamaya dikkat edin.

Ⅰ. Örnekleme (Sampling) Kablolarının Sırasını İşaretleyin

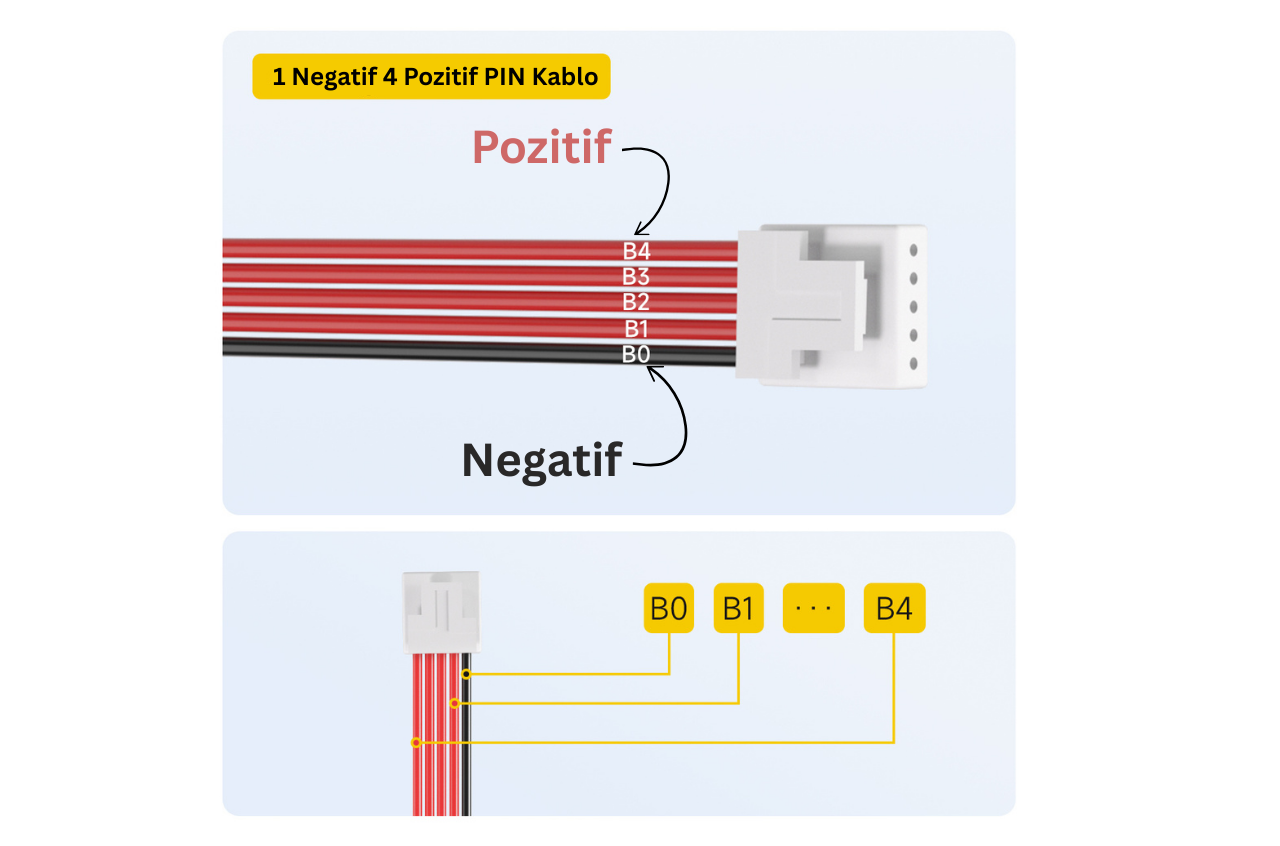

5PIN kablolu 4S BMS
Not: 4 hücreli (4-string) BMS konfigürasyonu için varsayılan örnekleme kablosu 5PIN’dir.

1. Siyah kabloyu B0 olarak işaretleyin.

2. Siyah kablonun yanındaki ilk kırmızı kabloyu B1 olarak işaretleyin.

3. Bir sonraki kırmızı kabloyu B2 olarak işaretleyin.

4. Sonraki kırmızı kabloyu B3 olarak işaretleyin.

5. Son kırmızı kabloyu B4 olarak işaretleyin.

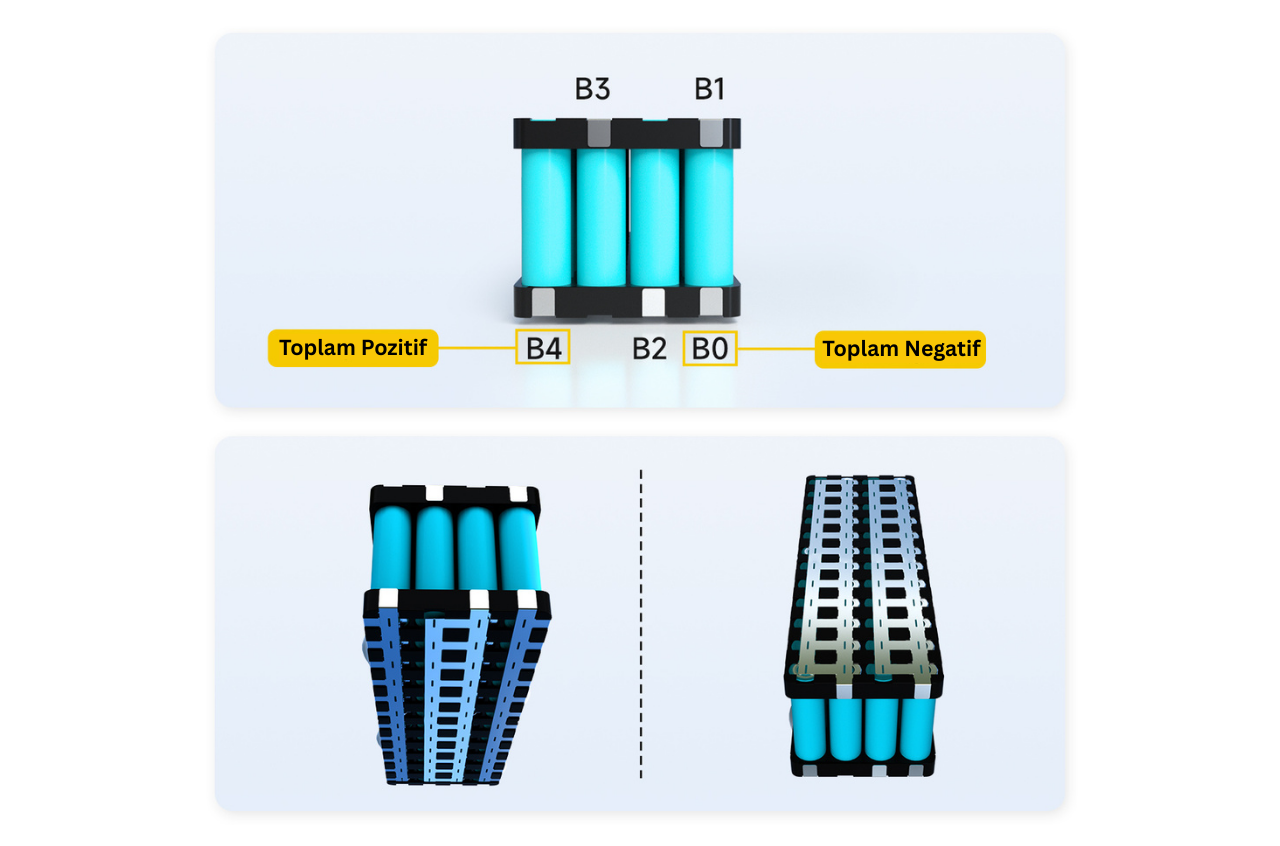

Ⅱ. Batarya Kaynak (Lehim) Noktalarının Sırasını İşaretleyin

Kablonun karşılık geldiği kaynak noktasını bulun, önce batarya üzerindeki karşılık gelen noktayı işaretleyin.

1. Batarya paketinin toplam negatif kutbu B0 olarak işaretlenir.

2. İlk batarya grubunun (string) pozitif kutbu ile ikinci batarya grubunun negatif kutbu arasındaki bağlantı B1 olarak işaretlenir.

3. İkinci batarya grubunun pozitif kutbu ile üçüncü batarya grubunun negatif kutbu arasındaki bağlantı B2 olarak işaretlenir.

4. Üçüncü batarya grubunun pozitif kutbu ile dördüncü batarya grubunun negatif kutbu arasındaki bağlantı B3 olarak işaretlenir.

5. Dördüncü batarya grubunun pozitif kutbu B4 olarak işaretlenir.

Not: Batarya paketi toplamda 4 grup (string) içerdiği için, B4 aynı zamanda batarya paketinin toplam pozitif kutbudur. Eğer B4, batarya paketinin toplam pozitif kutbu değilse, işaretleme sırasının yanlış yapıldığı anlamına gelir. Bu durumda kontrol edilmeli ve işaretleme tekrar yapılmalıdır.

Ⅲ. Lehimleme ve Kablolama

1. Kablodaki B0, bataryadaki B0 noktasına lehimlenir.

2. Kablodaki B1, bataryadaki B1 noktasına lehimlenir.

3. Kablodaki B2, bataryadaki B2 noktasına lehimlenir.

4. Kablodaki B3, bataryadaki B3 noktasına lehimlenir.

5. Kablodaki B4, bataryadaki B4 noktasına lehimlenir.

Ⅳ. Voltaj Tespiti

Kabloların doğru voltajı topladığını doğrulamak için, multimetre ile bitişik kablolar arasındaki voltajı ölçün.

B0 ile B1 arasındaki kablo voltajının, batarya paketindeki B0 ile B1 arasındaki voltajla eşit olup olmadığını ölçün. Eğer eşitse, voltaj toplama işleminin doğru olduğu kanıtlanır. Eğer eşit değilse, toplama hattının zayıf lehimlendiği anlaşılır ve kablonun yeniden lehimlenmesi gerekir. Aynı mantıkla, diğer batarya gruplarının da voltajlarının doğru şekilde toplanıp toplanmadığını ölçün.

Ⅴ. BMS Kalitesinin Kontrolü

⚠️ BMS’yi takmadan önce mutlaka doğru voltajın ölçüldüğünden emin olun!

• Multimetreyi iç direnç (internal resistance) seviyesine ayarlayın ve B- ile P- arasındaki iç direnci ölçün. Eğer iç direnç bağlantı sağlıyorsa, BMS’in düzgün çalıştığı kanıtlanır.

Not:

• İletkenliği (conduction) iç direnç değerine bakarak anlayabilirsiniz.

• İç direnç değeri 0Ω ise, bu iletkenlik olduğunu gösterir.

• Multimetre hatasından dolayı, genellikle 10mΩ’den küçük değerler de iletkenlik anlamına gelir.

• Ayrıca multimetreyi buzzer (sesli uyarı) moduna alabilirsiniz. Bu durumda bağlantı varsa, bip sesi duyulur.

Ⅵ. Çıkış Hattını Bağlama

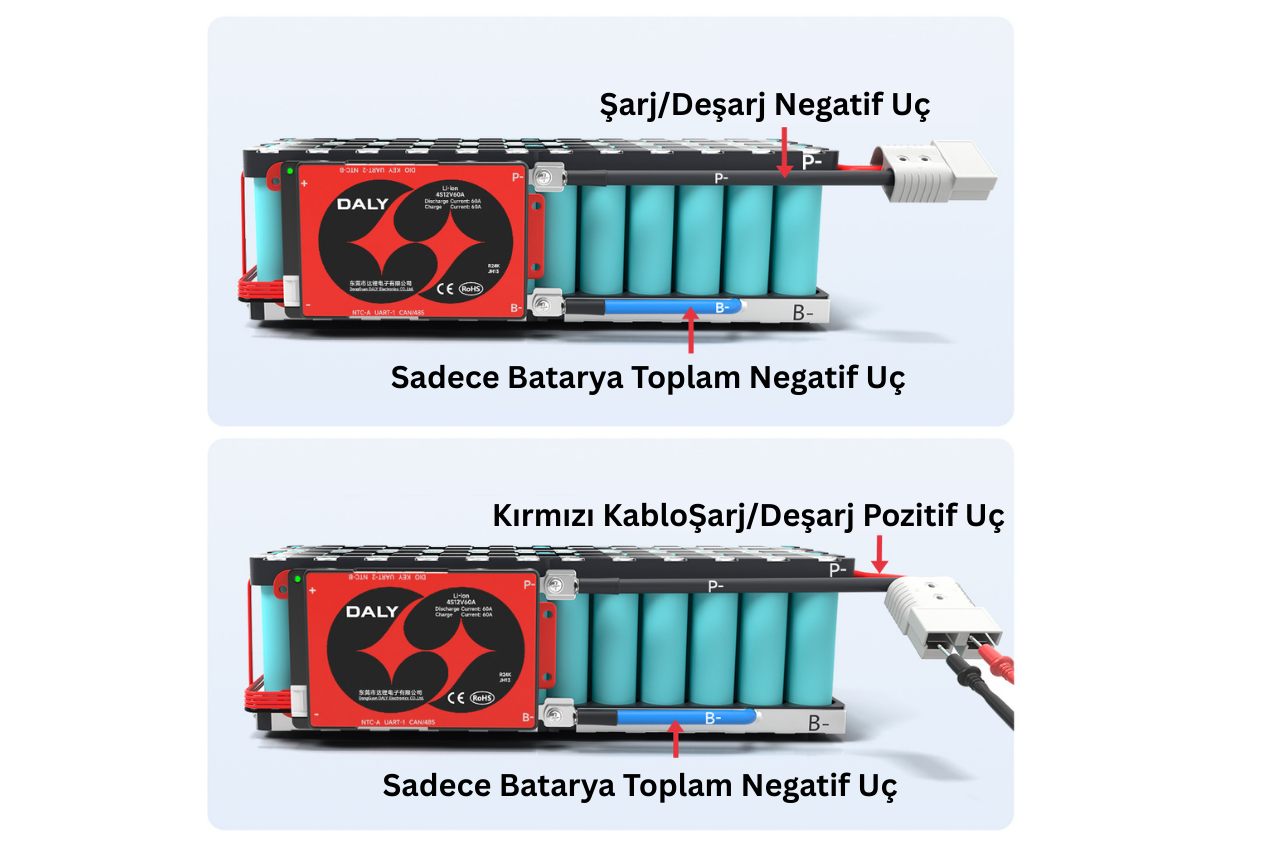

• BMS’in normal çalıştığından emin olduktan sonra, BMS üzerindeki mavi B- kablosunu, batarya paketinin toplam negatif B- kutbuna lehimleyin.

• BMS üzerindeki P hattını, şarj ve deşarjın negatif kutbuna lehimleyin.

Lehimleme tamamlandıktan sonra, BMS üzerinden ölçülen voltajın batarya voltajı ile tutarlı olup olmadığını kontrol edin.
