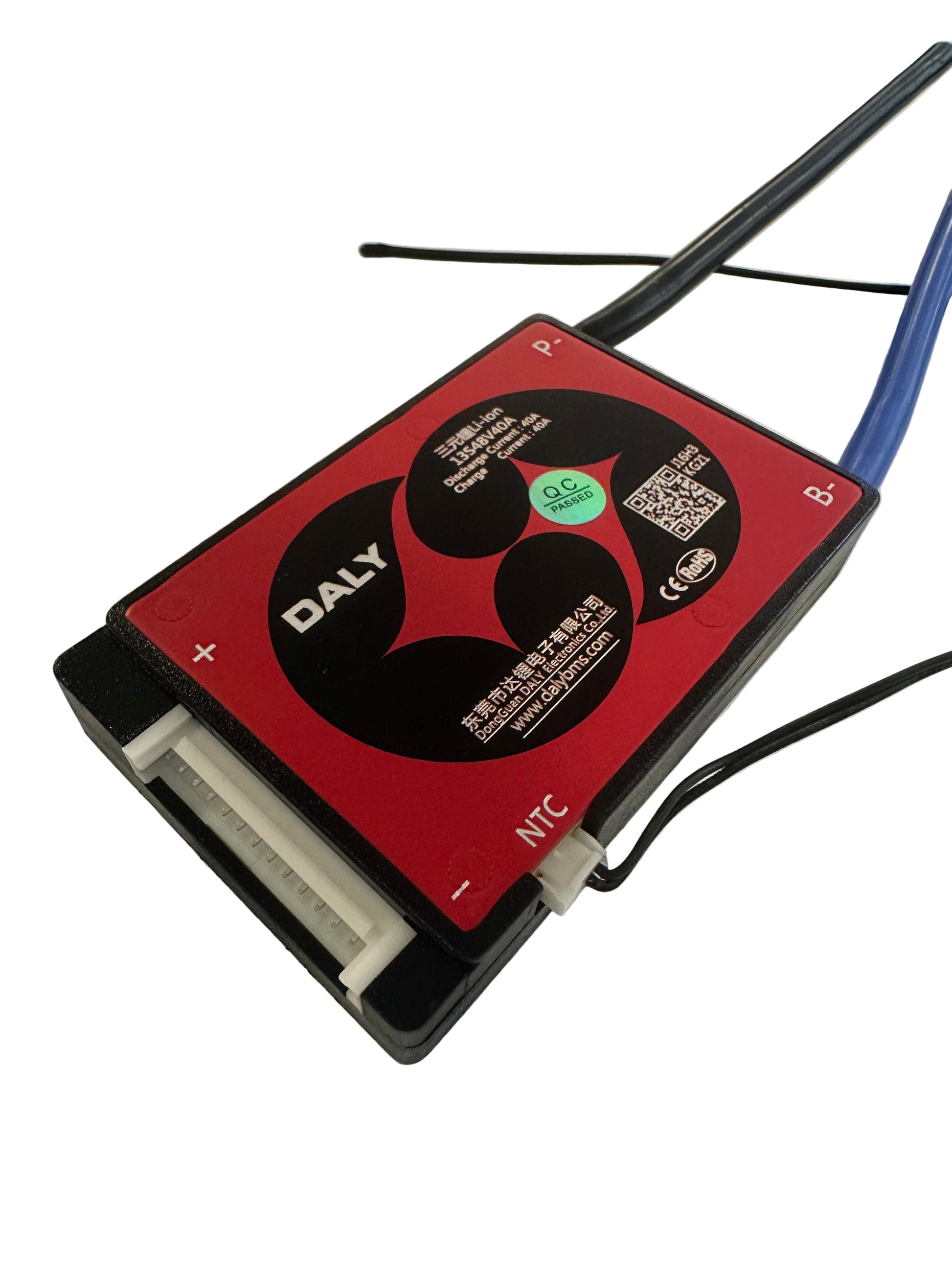

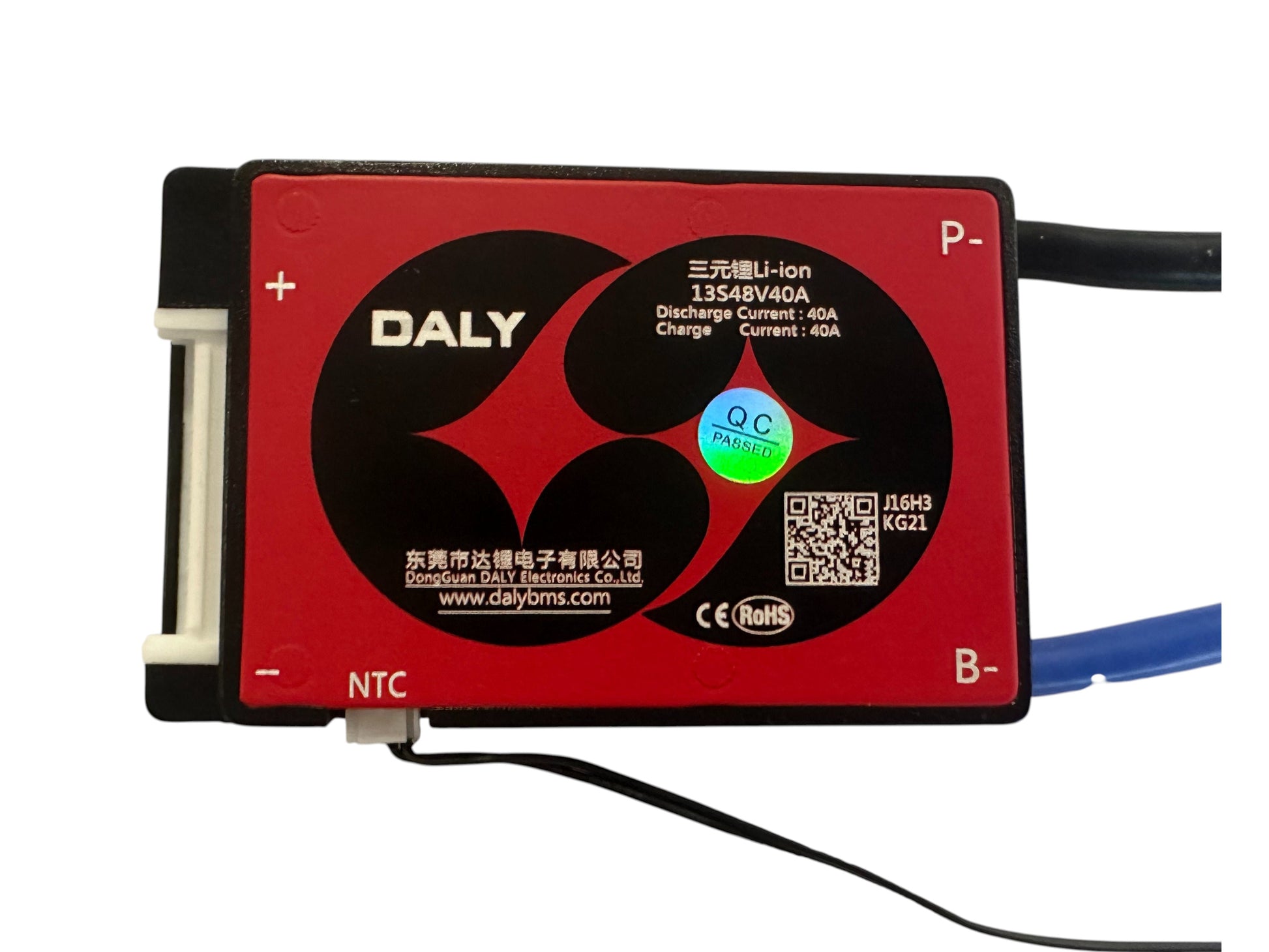

DALY 13S 48V 40A Li-ion Batarya BMS

Standart 13S BMS Bağlantı Talimatları

Kabloları lehimlerken BMS’yi takmamaya dikkat edin.

Ⅰ. Örnekleme (Sampling) Kablolarının Sırasını İşaretleyin

13S BMS – 14PIN Kablo

Not: 13 hücreli (13-string) BMS konfigürasyonu için varsayılan örnekleme kablosu 14PIN’dir.

1. Siyah kabloyu B0 olarak işaretleyin.

2. Siyah kablonun yanındaki ilk kırmızı kabloyu B1 olarak işaretleyin.

3. Devam ederek sırasıyla kırmızı kabloları B2, B3, B4, … şeklinde işaretleyin.

4. Son kırmızı kabloyu B13 olarak işaretleyin.
