CN3791 MPPT Solar Şarj Modülü – 12V Panel Girişi, 1S 3.7V Lityum Pil

CN3791 MPPT solar şarj modülü, güneş panelinden aldığı enerjiyle tek seri hücreli (1S), 3,6/3,7V nominal Li-ion veya Li-Po bataryayı şarj etmek için kullanılan kompakt bir karttır. Bu ürün, arka yüzünde 12V seçeneği işaretli panel giriş sürümüdür ve iki adet soketli bağlantı kablosuyla birlikte sunulur.

12V ifadesi panel/giriş sürümünü belirtir; 12V akü şarj çıkışı anlamına gelmez. Batarya tarafında şarj sonlandırma gerilimi 4,2V'tur. 3S/4S batarya paketleri, kurşun-asit aküler ve standart 3,2V LiFePO4 hücreler için uygun değildir.

Teknik Özellikler

• Şarj kontrol entegresi: CN3791

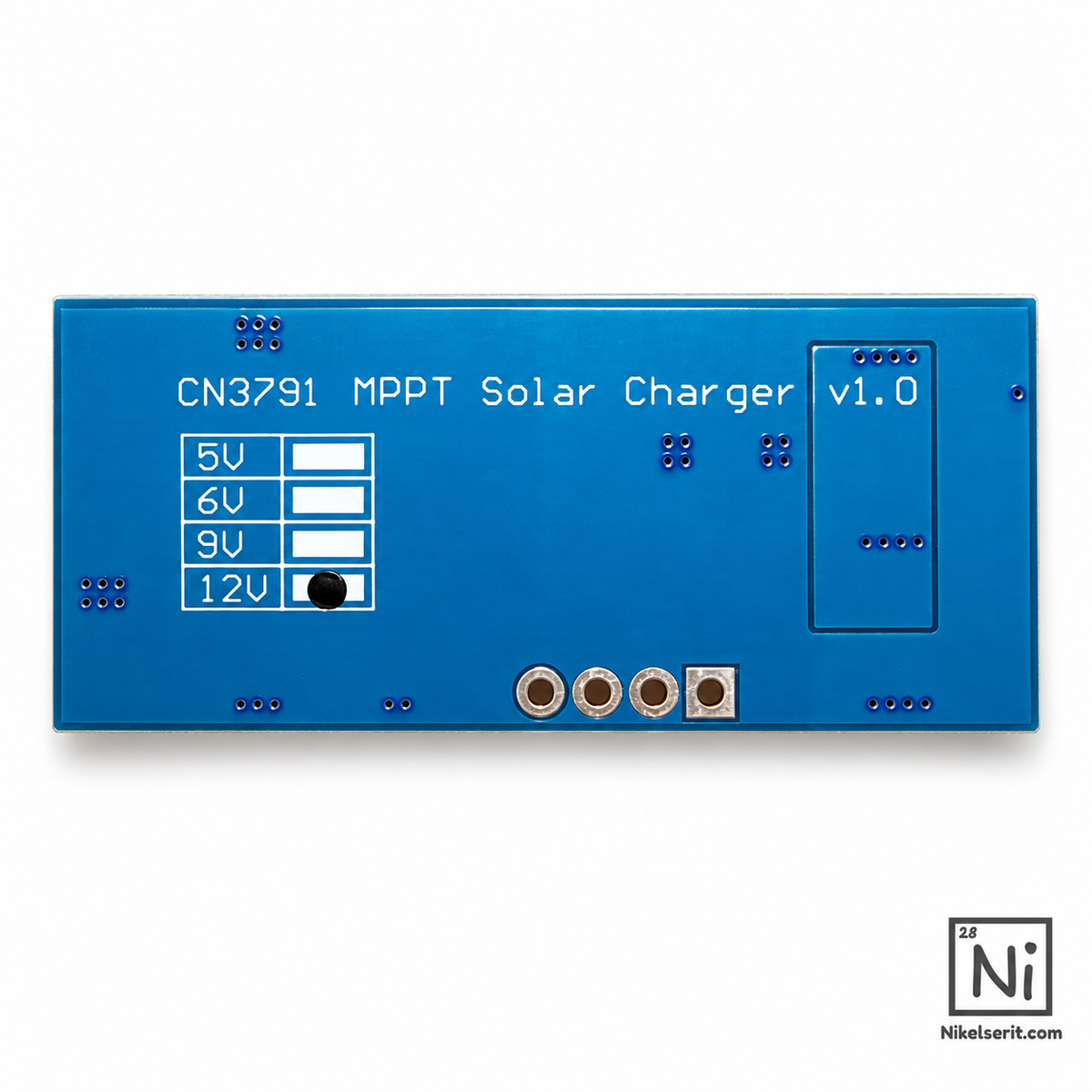

• Modül sürümü: 12V panel giriş seçeneği
• Batarya: 1S Li-ion / Li-Po, 3,6/3,7V nominal
• Şarj sonlandırma: 4,2V
• Şarj yöntemi: Sabit akım / sabit gerilim (CC/CV)
• Devre yapısı: Gerilim düşürücü anahtarlamalı şarj kontrolü
• Panel yönetimi: MPPT işlevi

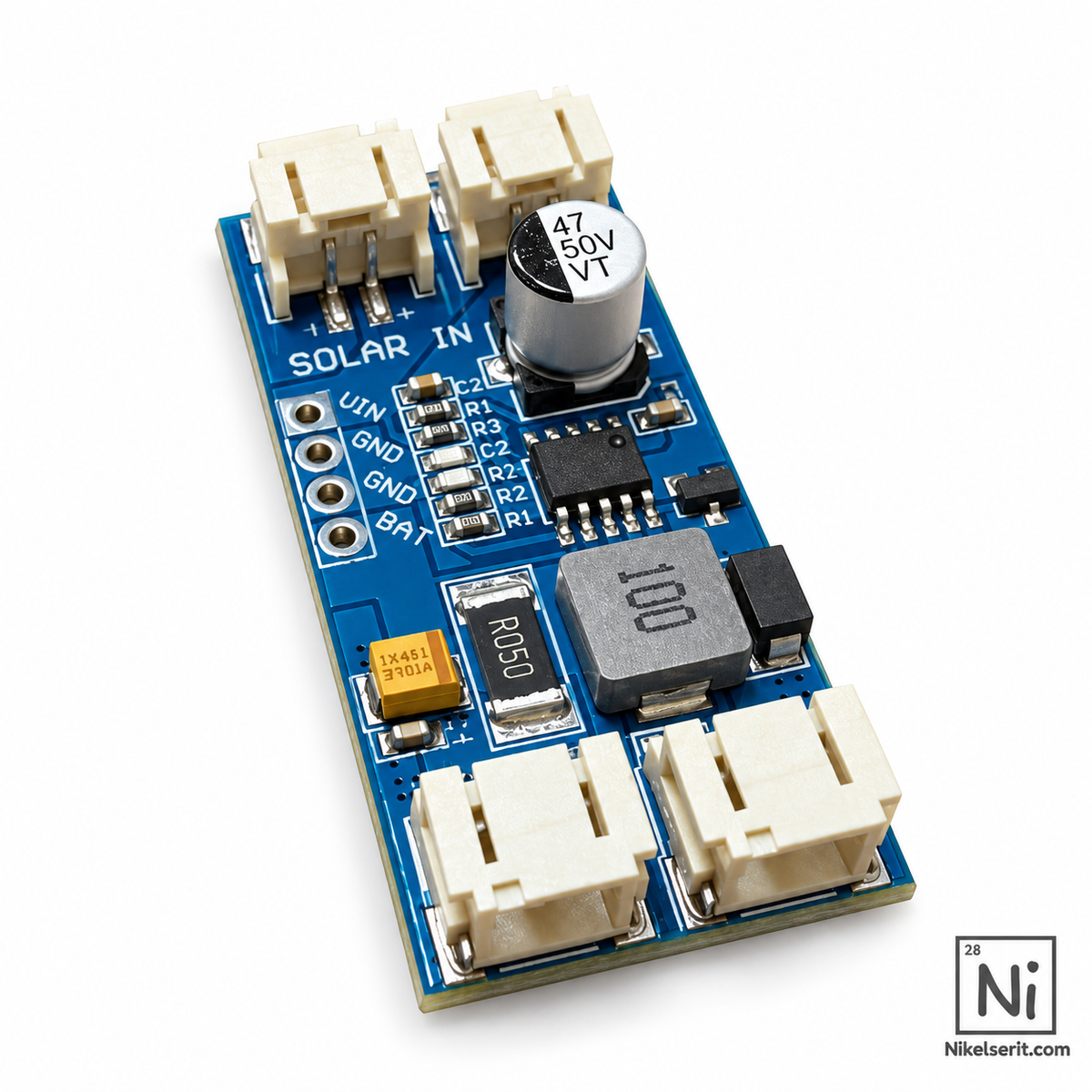

• Bağlantılar: SOLAR IN ve BAT işaretli ikişer soket; VIN, GND ve BAT lehim delikleri
• Gösterge: Şarj ve şarj tamamlanma durum LED'leri

Şarj Akımı ve Panel Seçimi

Şarj akımı kart üzerindeki akım algılama direnciyle belirlenir. Fotoğraftaki R050 (0,05Ω) direnç ile CN3791 veri sayfasındaki 0,12V referans kullanıldığında yaklaşık 2,4A nominal akım ayarı hesaplanır. Bu hesap, kartın ölçülmüş sürekli çıkış kapasitesi değildir; gerçek akım panel gücü, güneşlenme, pilin doluluk durumu ve sıcaklığa bağlıdır. Kullanılacak hücrenin izin verilen şarj akımı ayrıca kontrol edilmelidir.

Panel seçerken yalnızca “12V” etiketine bakılmamalıdır. Panelin çalışma ve açık devre gerilimi, kartın giriş koşullarıyla birlikte değerlendirilmelidir. CN3791 entegresinin veri sayfasındaki çalışma aralığı 4,5–28V'tur; bu sınırın aşılmaması gerekir ve bu aralık her panelin bu 12V modülle verimli çalışacağını göstermez. MPPT hedefi kartın giriş sürümüne göre belirlenir.

Kullanım Alanları

Güneş enerjili sensörler, küçük taşınabilir elektronik projeler ve tek seri hücreli lityum batarya şarj uygulamalarında kullanılabilir. Kart bir batarya koruma devresi veya USB güç çıkış modülü değildir; yük ve batarya için gereken koruma ve gerilim düzenleme ayrıca sağlanmalıdır.

Paket İçeriği

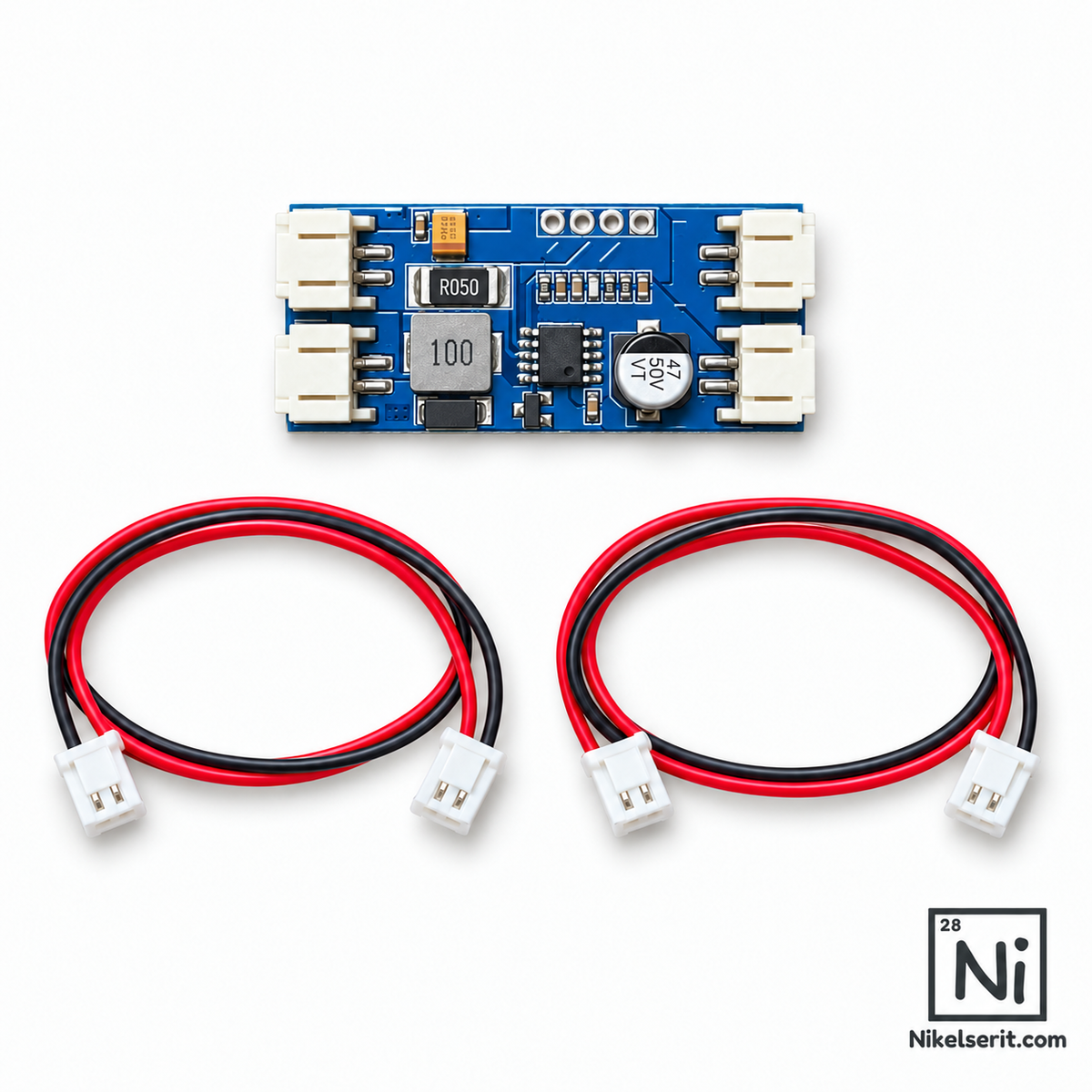

• 1 adet CN3791 MPPT solar şarj modülü, 12V giriş sürümü
• 2 adet kırmızı-siyah, iki ucu soketli bağlantı kablosu

Güneş paneli, batarya, BMS ve muhafaza dahil değildir.

Montaj Notları

Panel ve batarya bağlantıları karıştırılmamalı; kutuplar, soket pin dizilimi ve hücre kimyası bağlantıdan önce gerçek kart üzerinde kontrol edilmelidir. Açık kart kuru ve yalıtılmış bir muhafazada kullanılmalıdır. Görseller sunum amacıyla düzenlenmiştir; bağlantı şeması yerine kullanılmamalıdır. Nikelserit.com malzeme tedarikçisidir; batarya montaj hizmeti verilmez.
