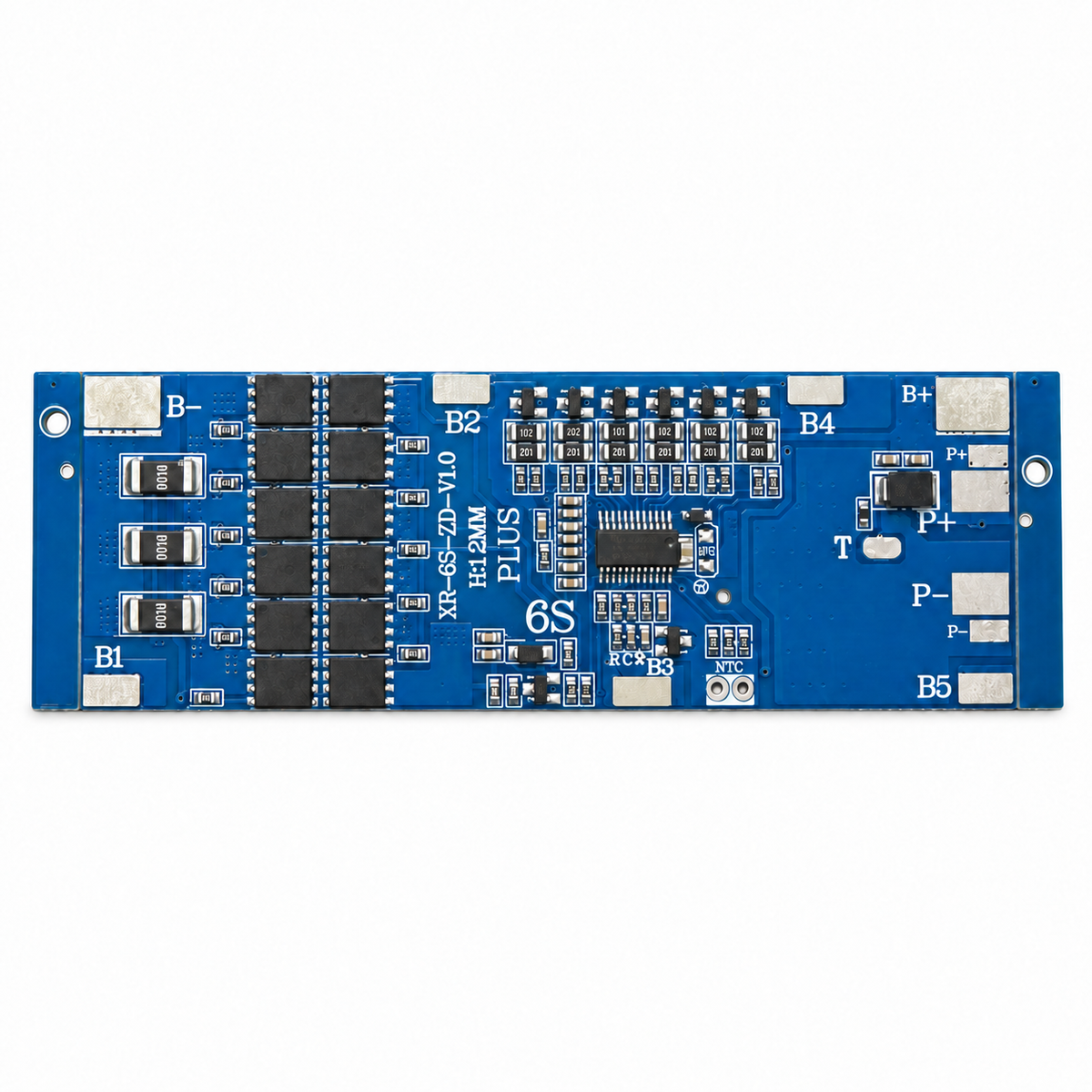

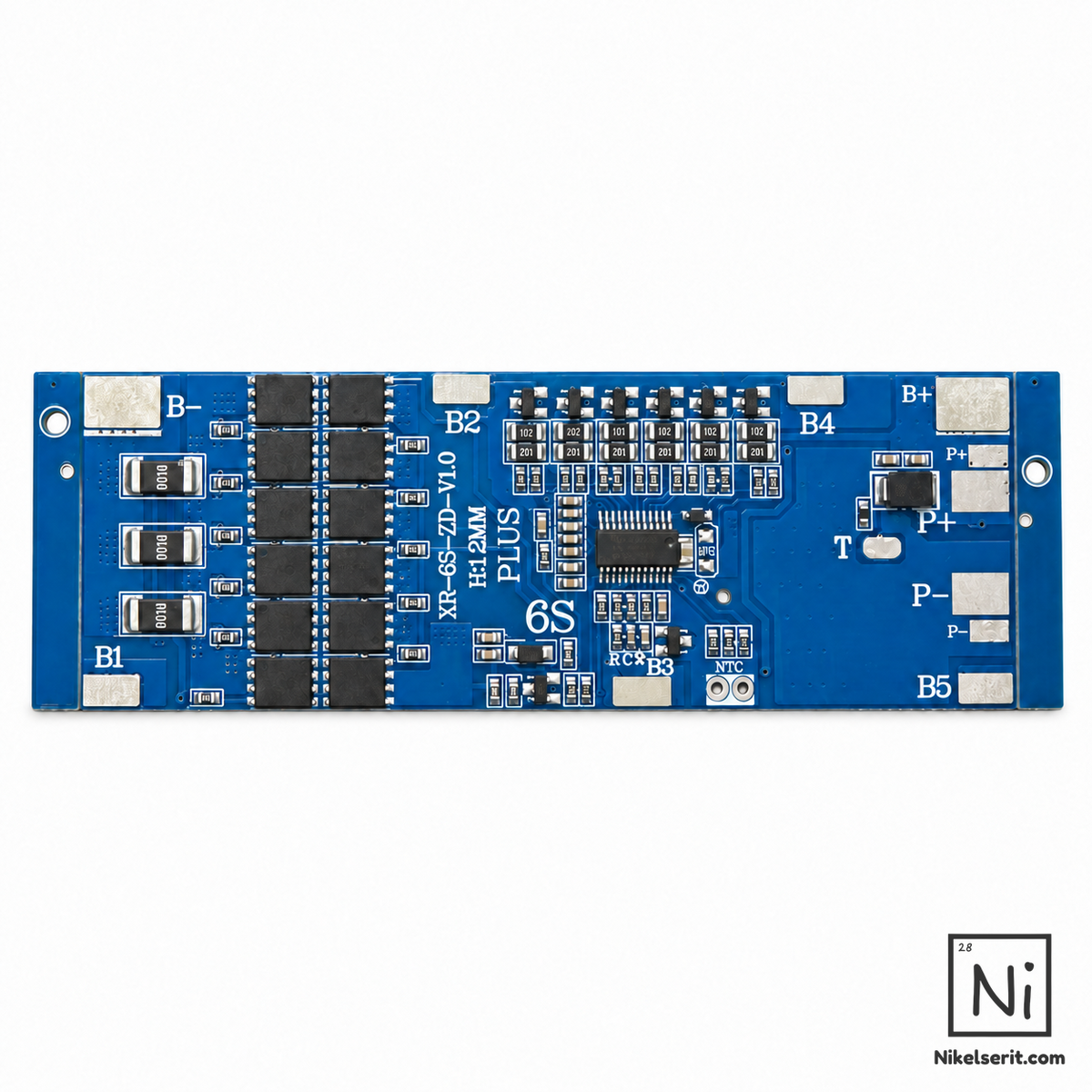

• 6S 30A balanslı Li-ion BMS devre kartı, 12 MOSFET ve B-, B1-B5, B+, P+, P- bağlantı noktaları
1 1

6S 30A Balanslı Li-ion BMS – 12 MOSFET

6S 30A Balanslı Li-ion BMS – 12 MOSFET

329.00TL
329.00TL
İndirim Tükendi
Vergiler dahil. Kargo, ödeme sayfasında hesaplanır.

6S 30A balanslı Li-ion BMS, altı seri hücre grubundan oluşan lityum iyon batarya paketlerinde kullanılan pil yönetim ve koruma kartıdır. 12 MOSFET içeren yapısı ve hücre dengeleme desteğiyle 6S batarya paketi hazırlama ve yenileme çalışmalarında kullanılabilir.

3,7V nominal Li-ion hücrelerle oluşturulan paketin nominal gerilimi 22,2V, hücre başına 4,2V şarj seviyesinde tam dolu paket gerilimi ise 25,2V olur.

Teknik Özellikler

  • Ürün tipi: BMS / pil yönetim ve koruma devresi
  • Hücre dizilimi: 6S — altı seri hücre grubu
  • Uyumlu pil kimyası: Li-ion
  • Akım değeri: 30A
  • MOSFET sayısı: 12 adet
  • Balans desteği: Var
  • Nominal paket gerilimi: 22,2V (3,7V nominal hücrelerle)
  • Tam dolu paket gerilimi: 25,2V (hücre başına 4,2V)
  • Bağlantı biçimi: Kart üzerindeki lehim alanları
  • Kart formu: Uzun dikdörtgen, mavi PCB
  • Satış birimi: 1 adet BMS kartı

Balans Desteği

Hücre dengeleme işlevi, seri bağlı hücre grupları arasındaki gerilim farklarının azaltılmasına yardımcı olur. Batarya paketi kurulurken aynı kimyaya, benzer kapasiteye ve benzer başlangıç gerilimine sahip hücreler kullanılmalıdır. Balans desteği, kapasitesini kaybetmiş veya arızalı hücreleri onarmaz.

Bağlantı Noktaları

İşaret Bağlantı
B− Batarya paketinin toplam eksi ucu
B1, B2, B3, B4, B5 Seri hücre grupları arasındaki sıralı ara bağlantılar
B+ Batarya paketinin toplam artı ucu
P+ / P− Paket çıkışının artı ve eksi uçları

Bağlantılar fiziksel kart üzerindeki işaretlere göre yapılmalı; hücre sırası, kutup yönleri ve ara nokta gerilimleri montajdan önce ölçülmelidir. Kartın arka yüzü ve açık bağlantı noktaları batarya gövdesinden yalıtılmalıdır.

Kullanım ve Uyumluluk

Uygun gerilim ve akım gereksinimlerine sahip 6S Li-ion pil paketlerinde, taşınabilir elektronik projelerde ve batarya yenileme uygulamalarında kullanılabilir. Kartın 30A akım değeri değerlendirilirken hücrelerin deşarj kapasitesi, kablo kesiti, bağlantı kalitesi, sigorta ve ısı dağılımı birlikte dikkate alınmalıdır.

Bu ürün için batarya özelliklerine uygun 25,2V 6S Li-ion şarj cihazı kullanılmalıdır. BMS, şarj cihazının yerine geçmez ve 30A değeri şarj akımı olarak kabul edilmemelidir. LiFePO4 pil paketleri için uygun model seçilmelidir.

Paket İçeriği

1 adet 6S 30A, 12 MOSFET'li balanslı Li-ion BMS devre kartı. Pil ve şarj cihazı pakete dahil değildir.
