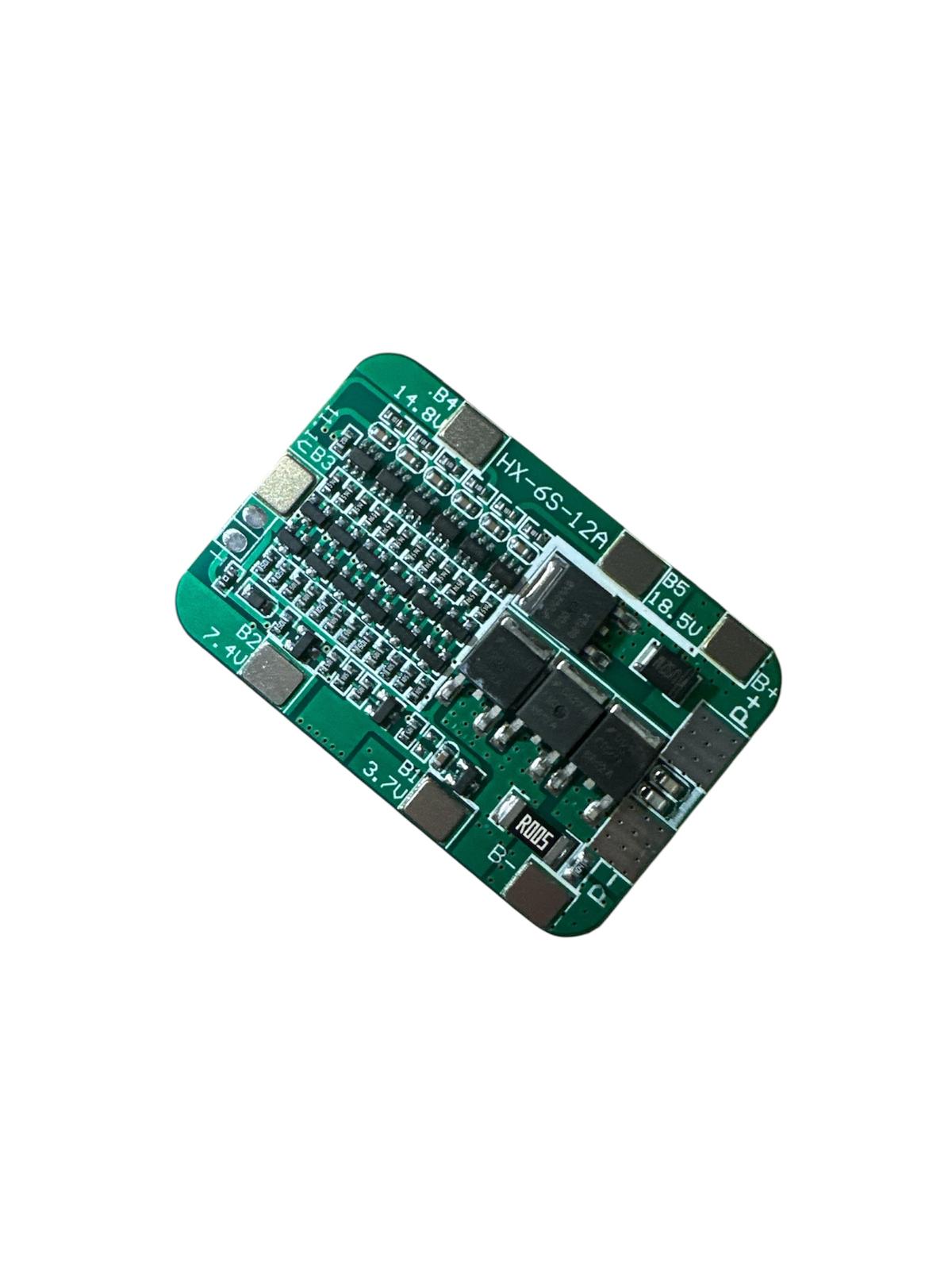

6S 12A (25.2V) BMS Li-ion Pil Şarj Koruma Devresi

6S 12A Li-ion BMS koruma kartı, 6 seri bağlı lityum iyon pil paketleri için kullanılan batarya yönetim devresidir. 18650 ve 21700 lityum pil gruplarında bataryanın güvenli şekilde şarj ve deşarj edilmesine yardımcı olur.

Aşırı şarj, aşırı deşarj, yüksek akım ve kısa devre gibi durumlara karşı batarya paketini korumak amacıyla kullanılır. Hobi projeleri, taşınabilir güç kaynakları, elektronik cihaz bataryaları ve 22.2V sınıfı lityum batarya uygulamaları için uygundur.

Ürün Özellikleri

• Model: HX-6S-12A
• Pil tipi: Li-ion / Lityum iyon
• Uyumlu pil: 18650 / 21700 lityum piller
• Seri bağlantı: 6S
• Nominal voltaj: 22.2V
• Tam dolu voltaj: 25.2V
• Akım kapasitesi: 12A
• Kullanım tipi: Batarya koruma devresi / BMS kartı
• Bağlantı noktaları: B-, B1, B2, B3, B4, B5, B+, P-, P+

Koruma Özellikleri

• Aşırı şarj koruması
• Aşırı deşarj koruması
• Aşırı akım koruması
• Kısa devre koruması


Kullanım Alanları

• 6S 18650 batarya paketleri
• 6S 21700 batarya paketleri
• 22.2V lityum batarya uygulamaları
• Taşınabilir güç kaynakları
• Hobi ve DIY batarya projeleri
• Elektronik cihaz batarya tamiri
• LED, motor ve düşük/orta güç batarya sistemleri

Bağlantı Bilgisi

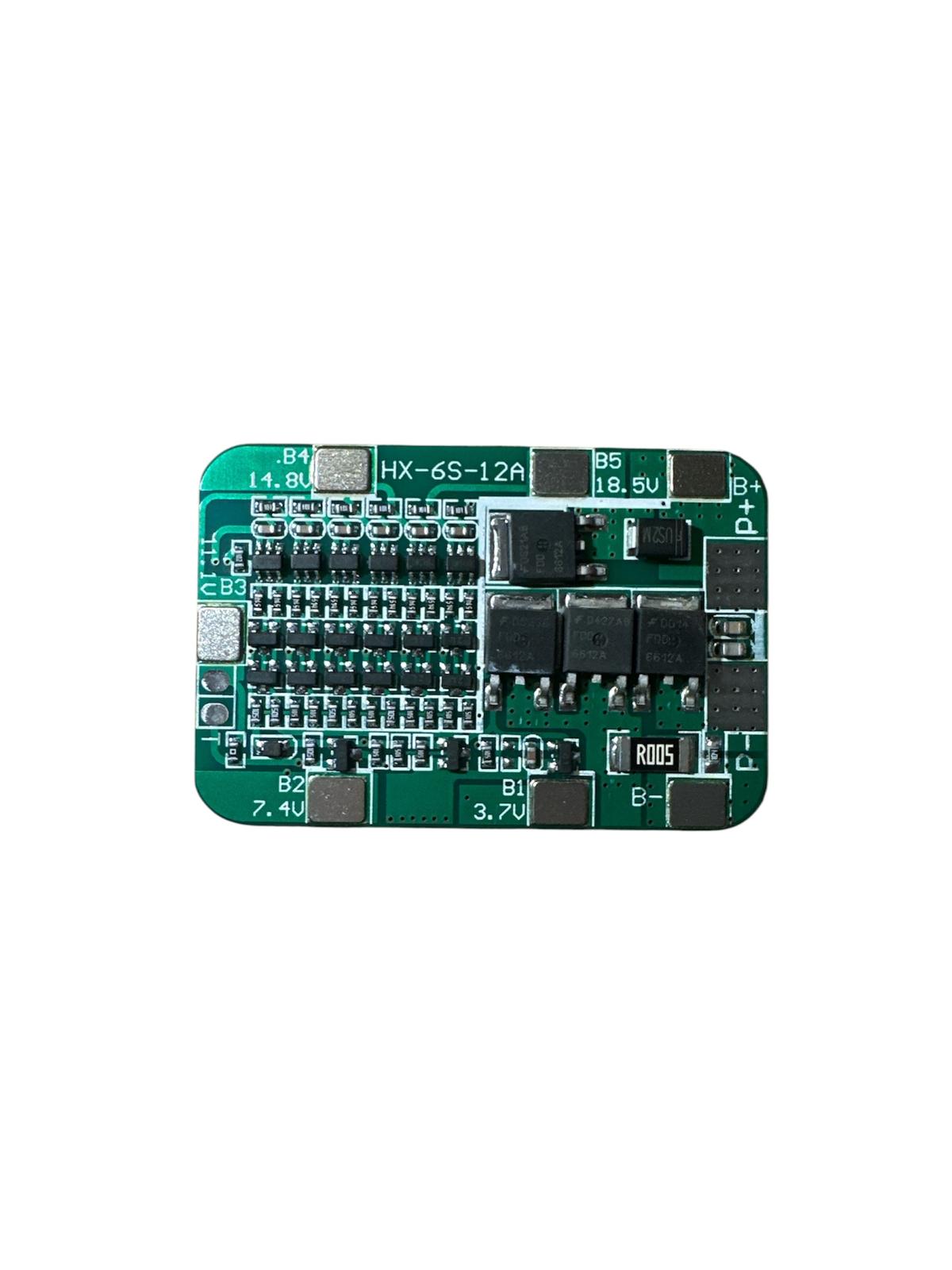

Kart üzerinde hücre bağlantıları için B-, B1, B2, B3, B4, B5 ve B+ noktaları bulunur. Çıkış bağlantıları ise P+ ve P- üzerinden alınır.

Bağlantı yapılırken pil sıralamasına ve kutup yönlerine dikkat edilmelidir. Yanlış bağlantı yapılması BMS kartına veya batarya hücrelerine zarar verebilir. Montajın teknik bilgiye sahip kişiler tarafından yapılması önerilir.

Paket İçeriği

• 1 adet HX-6S-12A 6S 12A Li-ion BMS koruma kartı

Önemli Not

Bu ürün Li-ion / lityum iyon piller içindir. LiFePO4 pillerle uyumlu değildir.
6S bağlantıda Li-ion pil paketi 22.2V nominal, 25.2V tam dolu voltaj değerine ulaşır. Yüksek akım isteyen matkap ve motor uygulamalarında cihazın akım ihtiyacı kontrol edilmelidir.
