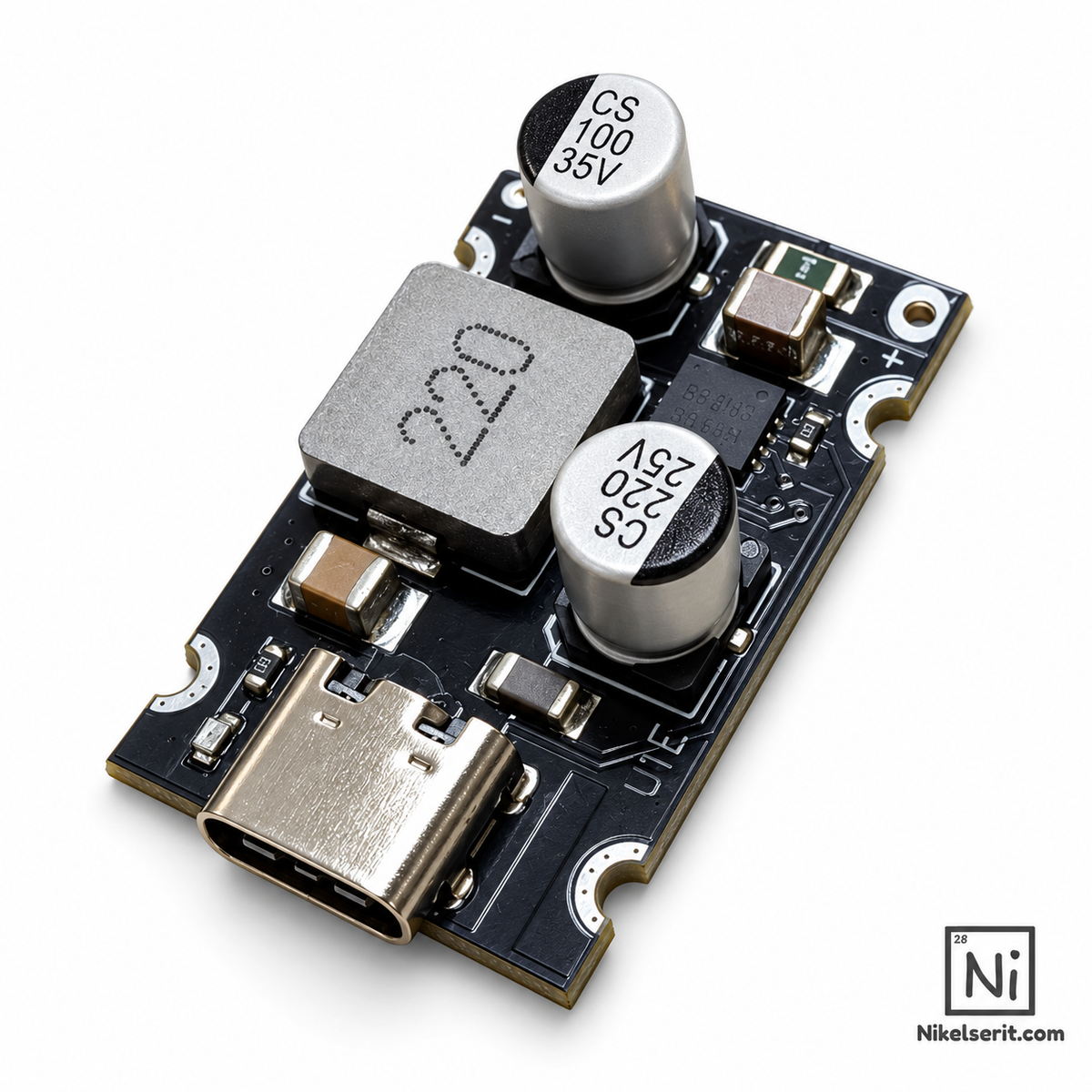

65W USB-C PD Hızlı Şarj Modülü – 8-30V DC Giriş, Type-C

65W USB-C PD hızlı şarj modülü, uygun bir DC güç kaynağından Type-C üzerinden telefon, tablet ve USB-C ile şarj olabilen cihazlar için güç çıkışı elde etmek amacıyla kullanılır. Kompakt, açık devre kartı yapısıyla özel şarj istasyonları ve elektronik projelere entegre edilebilir.

Teknik Özellikler

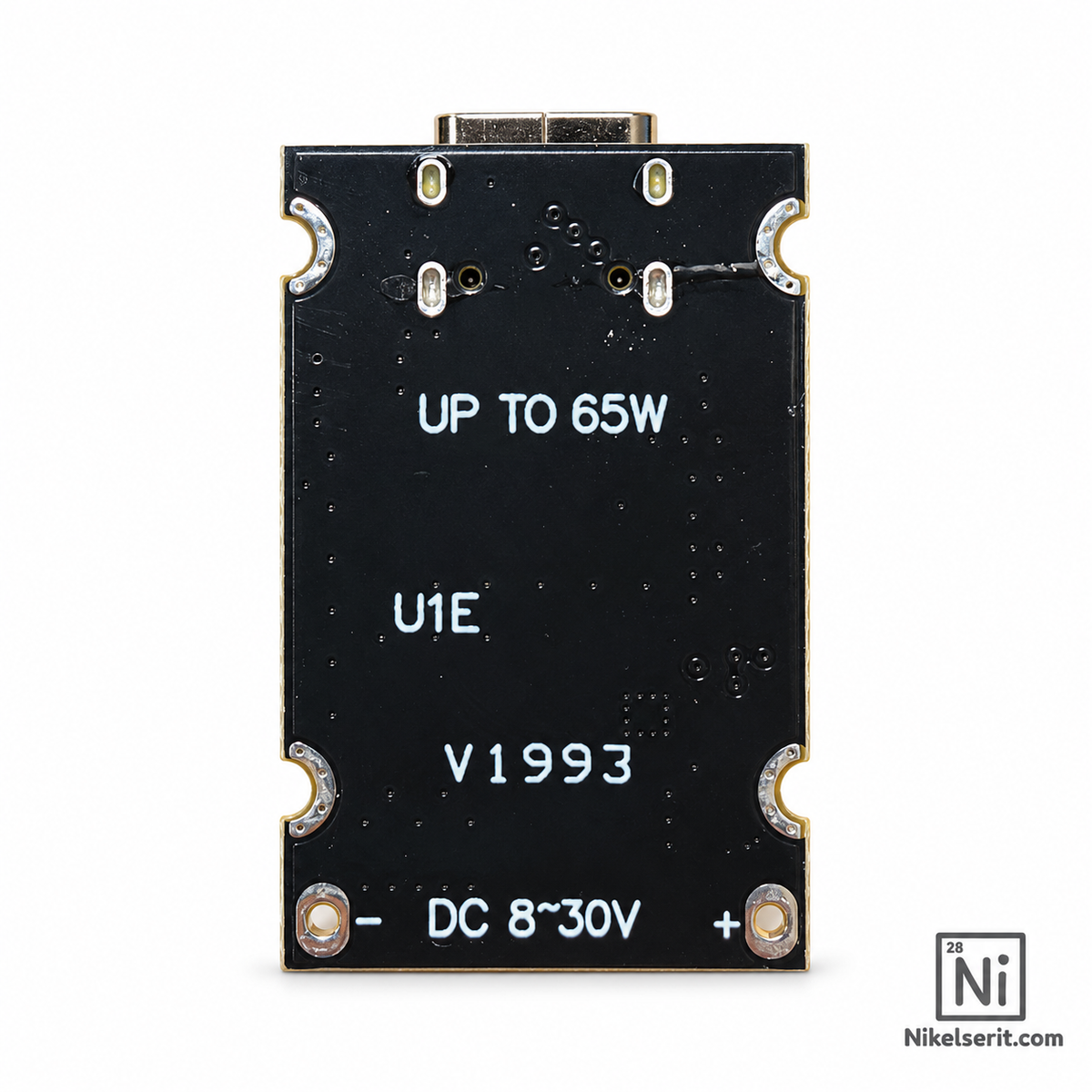

• Kart modeli: U1E / V1993
• DC giriş: 8–30V (kart üzerindeki işaretleme)
• Çıkış: 1 adet USB Type-C dişi port
• Güç sınıfı: Uygun koşullarda 65W'a kadar
• Hızlı şarj: USB Power Delivery (PD)
• Dönüştürücü yapısı: DC-DC gerilim düşürücü (buck)
• Giriş bağlantısı: Kart üzerindeki + ve − lehim noktaları

Kullanım ve Güç Seçimi

Çıkış gerilimi ve kullanılabilen güç, bağlı cihazın istediği şarj profiline, giriş kaynağına ve USB-C kablosuna göre belirlenir. 65W değeri tüm giriş gerilimlerinde veya tüm cihazlarda sürekli elde edilen sabit güç anlamına gelmez. Bu kart gerilim yükseltmez; yüksek gerilimli PD çıkışları için girişin istenen çıkış geriliminin üzerinde olması gerekir. 20V seviyesinde çıkış hedefleniyorsa uygun kapasiteli 24V DC besleme tercih edilmelidir.

Yüksek güçte uygun kablo, bağlantı kesiti ve havalandırma kullanılmalıdır. 3A üzerindeki USB-C kullanımında uygun 5A e-mark kablo gerekir. Cihazın PD desteği ayrıca kontrol edilmelidir.

Paket İçeriği

• 1 adet 65W USB-C PD hızlı şarj modülü

Güç kaynağı, USB kablosu, batarya, muhafaza ve soğutucu dahil değildir.

Montaj Notları

Ürün şebekeye doğrudan bağlanan hazır bir adaptör değildir; yalnızca belirtilen aralıkta DC girişle kullanılmalıdır. Açık devre kartı kısa devreye karşı yalıtılmalı, giriş kutupları bağlantıdan önce kontrol edilmelidir. Çıplak lityum hücreleri doğrudan şarj etmek veya bataryayı korumak için tasarlanmamıştır; böyle bir uygulamada uygun şarj devresi ve BMS gerekir. Nikelserit.com malzeme tedarikçisidir; montaj hizmeti verilmez.
