5S 100A Li-ion BMS – 18,5V / 21V Pil Koruma

5S 100A Li-ion BMS Pil Koruma Devresi

5S 100A Li-ion BMS, seri bağlı 5 hücre grubundan oluşan lityum iyon pil paketlerinde kullanılan bir batarya yönetim ve koruma devre kartıdır. 3,7V nominal gerilimli hücrelerle hazırlanan 18,5V nominal / 21V tam dolu pil paketleri için uygundur.

Batarya paketi yapımı, bakım ve yenileme çalışmalarında kullanılabilir. Kart üzerindeki hücre bağlantı alanları ve güç bağlantı noktaları, kabloların lehimlenerek bağlanmasına olanak tanır.

Ürün özellikleri

• Hücre dizilimi: 5S — seri bağlı 5 hücre grubu
• Pil kimyası: Li-ion
• Akım sınıfı: 100A
• Nominal paket gerilimi: 18,5V (3,7V nominal hücrelerle)
• Tam dolu paket gerilimi: 21V (hücre başına 4,2V)
• Bağlantı biçimi: Lehim bağlantılı devre kartı
• Satış birimi: 1 adet BMS kartı

Bağlantı alanları

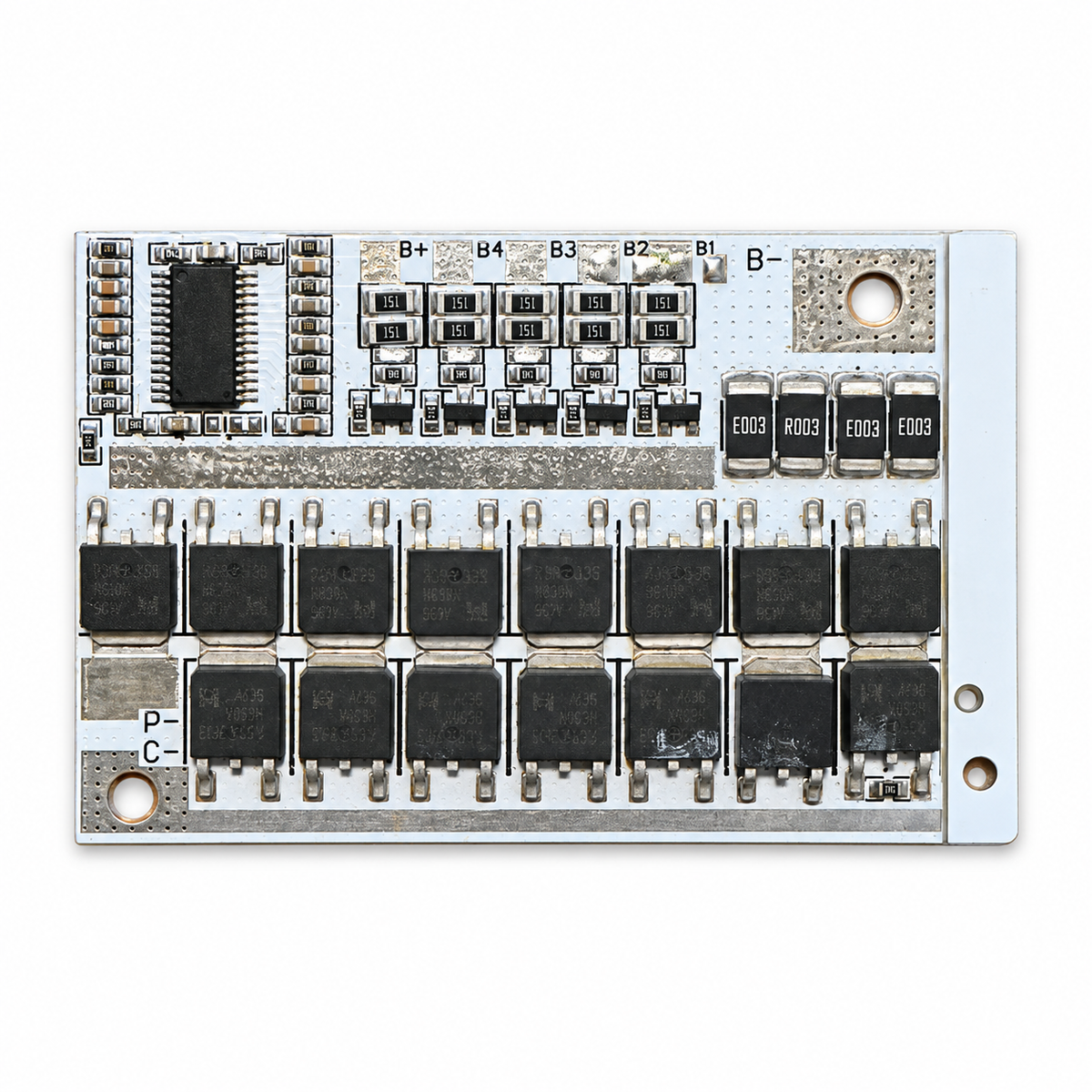

Kart üzerinde B−, B1, B2, B3, B4 ve B+ işaretli hücre bağlantı noktaları bulunur. B− paket eksi ucunu, B+ paket artı ucunu, B1–B4 ise seri hücre grupları arasındaki ara bağlantıları ifade eder. Güç bağlantısı tarafında P− / C− işaretleri yer alır.

Montaj sırasında kart üzerindeki işaretler ve ürüne uygun bağlantı şeması esas alınmalıdır. Hücre sırası ve kutuplar ölçülerek kontrol edilmeli, bağlantılar kısa devreye karşı yalıtılmalıdır.

Kullanım bilgisi

Bu kart 5S Li-ion paketler içindir; LiFePO4 pil paketlerinde kullanılmamalıdır. Şarj için paketinize uygun 21V, 5S Li-ion şarj cihazı gerekir. BMS bir şarj cihazının yerini tutmaz.

100A akım sınıfı, 100A şarj akımı anlamına gelmez. Sistemin çalışma akımı; hücrelerin kapasitesi ve akım sınırları, kablo kesiti, bağlantılar ve ısıl koşullar birlikte değerlendirilerek seçilmelidir.

Paket içeriği

1 adet 5S 100A Li-ion BMS devre kartı. Pil ve şarj cihazı dahil değildir.
