5S 100A Balanslı LiFePO4 BMS – 16V Pil Koruma

5S 100A balanslı LiFePO4 BMS, beş seri hücre grubundan oluşan lityum demir fosfat batarya paketleri için pil yönetim ve koruma kartıdır. Hücre dengeleme desteğiyle 5S LiFePO4 batarya paketi hazırlama ve yenileme çalışmalarında kullanılabilir.

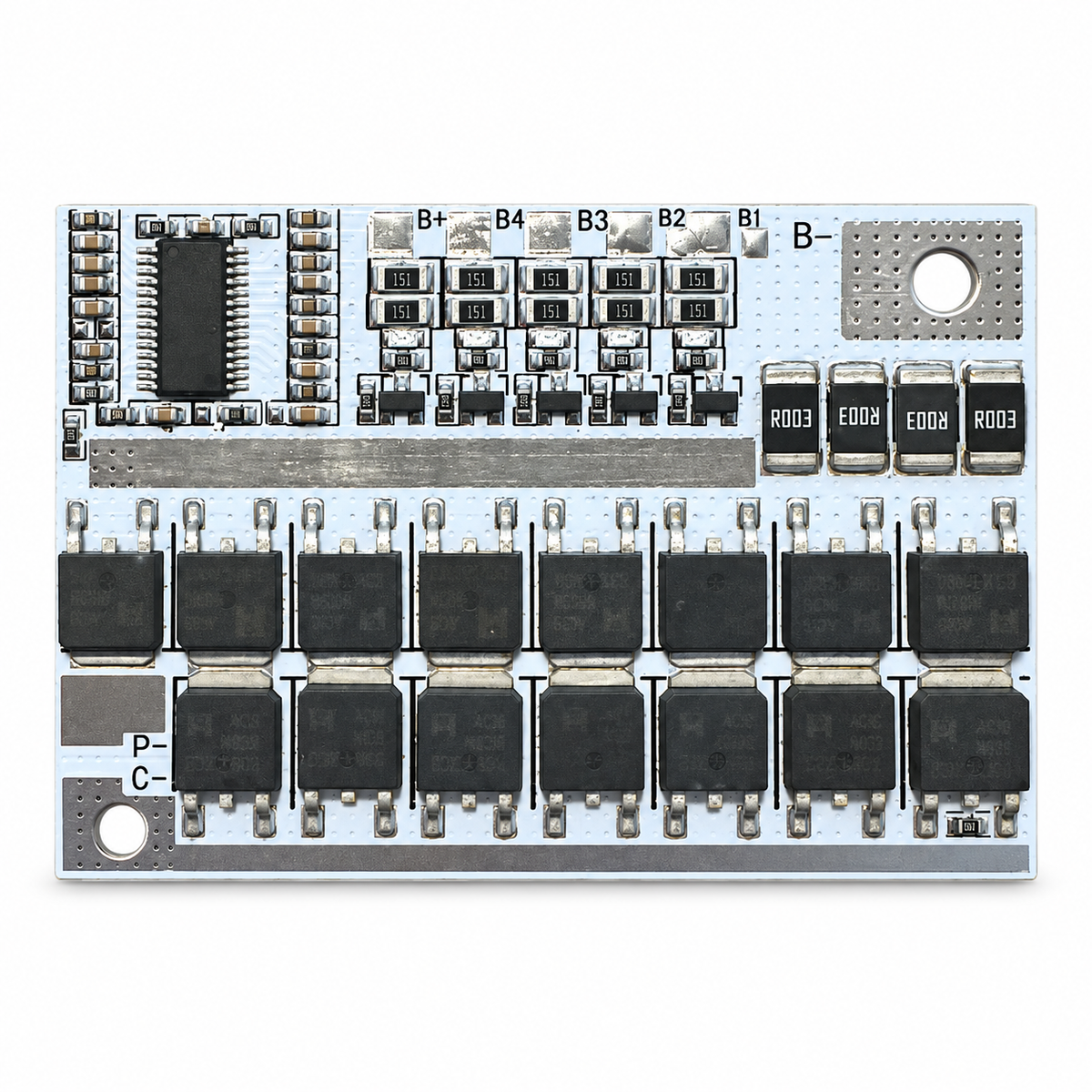

3,2V nominal LiFePO4 hücrelerle hazırlanan paketin nominal gerilimi 16V'tur. Kartın beyaz PCB yapısında hücre bağlantıları ve güç bağlantıları için işaretlenmiş lehim alanları bulunur.

Ürün Özellikleri

• Ürün tipi: BMS / pil yönetim ve koruma devresi
• Hücre dizilimi: 5S — beş seri hücre grubu
• Uyumlu pil kimyası: LiFePO4 (lityum demir fosfat)
• Akım değeri: 100A
• Balans desteği: Var
• Nominal paket gerilimi: 16V (3,2V nominal hücrelerle)
• Bağlantı biçimi: Lehim bağlantılı
• Kart formu: Dikdörtgen, beyaz PCB
• Satış birimi: 1 adet BMS kartı

Hücre Dengeleme

Balans işlevi, seri bağlı hücre grupları arasındaki gerilim farklarının azaltılmasına yardımcı olur. Batarya paketi hazırlanırken aynı kimyaya, benzer kapasiteye ve benzer başlangıç gerilimine sahip hücreler kullanılmalıdır. Balans desteği, arızalı veya kapasitesini kaybetmiş hücreleri onarmaz.

Bağlantı İşaretleri

• B−: Batarya paketinin toplam eksi ucu
• B1, B2, B3, B4: Seri hücre grupları arasındaki sıralı ara bağlantılar
• B+: Batarya paketinin toplam artı ucu
• P− / C−: Kart üzerinde yük ve şarj eksi bağlantıları için kullanılan işaretler

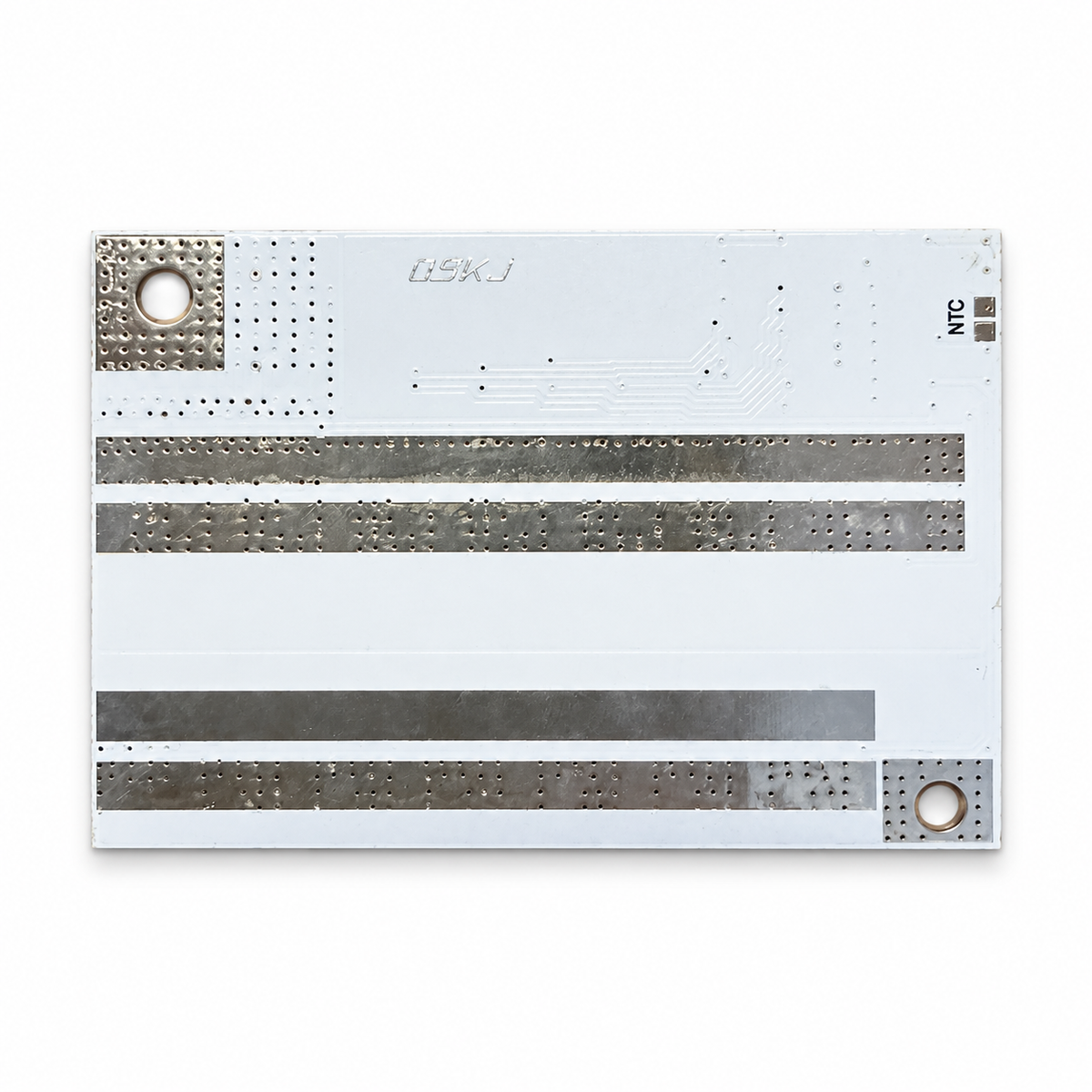

Montajdan önce fiziksel kart üzerindeki işaretler, hücre sırası, kutup yönleri ve ara nokta gerilimleri kontrol edilmelidir. Kartın açık iletken alanları batarya gövdesinden yalıtılmalı; bağlantılar uygun kesitte iletkenlerle yapılmalıdır.

Kullanım ve Şarj Uyumluluğu

Uygun gerilim ve akım gereksinimlerine sahip 5S LiFePO4 batarya paketlerinde, taşınabilir güç uygulamalarında ve elektronik projelerde kullanılabilir. 100A değeri değerlendirilirken kullanılan hücrelerin akım kapasitesi, kablo kesiti, bağlantılar, sigorta ve ısı dağılımı birlikte dikkate alınmalıdır.

Şarj için hücre özelliklerine uygun bir 5S LiFePO4 şarj cihazı kullanılmalıdır. BMS, şarj cihazının yerine geçmez; 100A değeri şarj akımı olarak kabul edilmemelidir. Bu model, 3,6–3,7V nominal Li-ion hücrelerden oluşan paketler için seçilmemelidir.

Paket İçeriği

1 adet 5S 100A balanslı LiFePO4 BMS devre kartı. Pil ve şarj cihazı pakete dahil değildir.
