3S 20A (12.6V) BMS Li-ion Pil Şarj Koruma Devresi

Genel Bilgiler:

• BMS Modeli: 3S 20A
• Boyutlar: 59 x 20 x 3.4 mm
• Ağırlık: 4.3 g
• Şarj Gerilimi: 12.6V
• Sürekli Deşarj Akımı: 20A (Isı yayılımı yetersizse, akımı düşürün.)
• Sürekli Şarj Akımı: 10A
• Uygulama Alanı: 3.7V nominal gerilime ve 4.2V tam dolu gerilime sahip lityum pillerle uyumludur.
• Özel Kullanım: Güç tüketimi 100W'ın altında, başlangıç akımı 60A'yı geçmeyen elektrikli matkaplar için idealdir.

Montaj Talimatları:

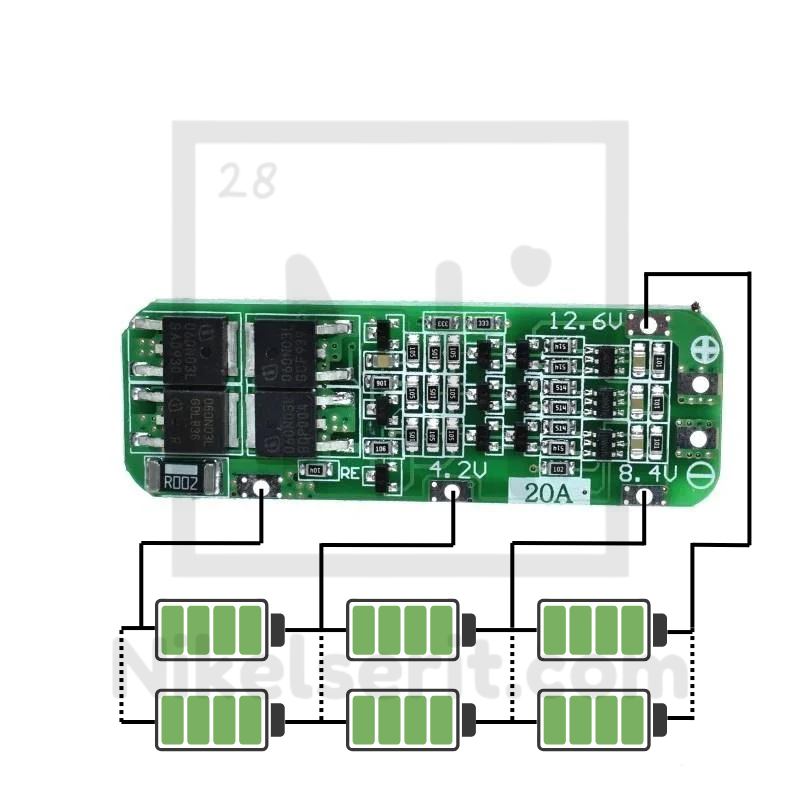

1. Bağlantı Sırası:

   • Lehimleme işlemine eksiden (0V) başlayın. Ardından sırasıyla 4.2V, 8.4V ve son olarak artı kutbu bağlayın.
   • Yanlış bağlantılar BMS’in çalışmasını engelleyebilir.

2. Montaj Sonrası Kontrol:

   • Eğer P+ ve P- noktalarında toplam pil voltajını göremiyorsanız:
     • Yöntem 1: Kısa süreliğine P+ ve P- terminallerine bir şarj voltajı uygulayın. Bu işlem BMS’i aktive edecektir.
     • Yöntem 2: B- (0V) terminali ile P- terminalini kısa bir kabloyla anlık kısa devre yapın.

Dikkat Edilecek Hususlar:

1. Doğru Pil Kullanımı:

   • Sıradan 18650 notebook pilleri, yüksek başlangıç akımı gerektiren cihazlar için uygun değildir. Örneğin, bir elektrikli matkabın çalışması için her biri 15C-20C akım sağlayabilen üç güç pili gereklidir.
   • Zayıf veya farklı kapasiteli pilleri kullanmayın; bu durum bataryanın performansını düşürür ve BMS’in devreye girerek sistemi kesmesine neden olur.

2. Paralel Bağlantı:

   • Gerekli akımı karşılamak için pil başına düşen yükü azaltmak amacıyla paralel bağlantı yapabilirsiniz. Örneğin, 3 seri 2 paralel düzeni.

3. Aşırı Akım ve Deşarj:

   • Pil voltajı 2.5V altına düştüğünde BMS korumaya girer. Ancak, BMS kullanılmadığında pil zarar görebilir, kimyası bozulabilir ve kısa sürede ömrü tükenir.

4. Güvenlik:

   • BMS’siz kullanım tehlikelidir. Lityum piller aşırı şarj veya deşarj durumunda patlayabilir. Patlama durumunda oluşan yangın, suyla söndürülemez. Bu tür risklere karşı dikkatli olun.

Sık Sorulan Sorular:

Soru: Piller notebook pillerinden söküldü. Matkap ya hiç dönmüyor ya da anlık çalışıp duruyor.
Cevap: Notebook pilleri, matkap motorunun talep ettiği yüksek akımları sağlayamaz. Bu nedenle doğru güç pilleri (örneğin, Orion 2000 mAh 15C) kullanılmalıdır.

Soru: BMS olmadan motor çalışıyor, BMS varken çalışmıyor. Sebebi nedir?
Cevap: BMS, pilleri koruma amaçlı tasarlanmıştır. Yüksek akım çeken cihazlarda voltaj hızla 2.5V altına inebilir. BMS bu durumda pili korumak için sistemi keser. Ancak, BMS olmadan bu durumu fark edemezsiniz ve pil hızla zarar görür.

Soru: Çözüm nedir?
Cevap: Yüksek akım verebilen güç pilleri kullanın. Eğer bu tür piller yoksa, paralel bağlantı sayısını artırarak her bir pilin üzerindeki yükü azaltabilirsiniz.

Soru: Farklı marka ve kapasitedeki pillerle batarya oluşturabilir miyim?
Cevap: Hayır. Aynı marka, model, kapasite ve iç dirence sahip piller kullanılmalıdır. Zayıf piller, BMS'in erken kesmesine neden olabilir.

Son Tavsiye:

Lityum pillerle güvenli kullanım için daima BMS kullanın. Pil ömrünü uzatmak ve güvenliği sağlamak için TAP kutularını veya geri dönüşüm merkezlerini tercih ederek pilleri doğru şekilde bertaraf edin.
