3S 8A Üçgen Li-ion BMS – HX-3S-03 Pil Koruma Devresi

HX-3S-03 3S 8A üçgen Li-ion BMS, üç seri hücre grubundan oluşan lityum iyon batarya paketlerinde kullanılan kompakt bir pil koruma kartıdır. Yuvarlatılmış üçgen formu, uygun yerleşime sahip batarya paketlerinde montaj için pratik bir seçenek sunar.

3,7V nominal Li-ion hücrelerle oluşturulan 11,1V nominal, 12,6V tam şarj gerilimli 3S paketler için tasarlanmıştır. Modele ait teknik bilgilerde aşırı şarj, aşırı deşarj ve kısa devre koruması belirtilmektedir.

Teknik Özellikler

• Model kodu: HX-3S-03
• Ürün tipi: BMS / pil koruma devresi
• Pil kimyası: Li-ion
• Hücre dizilimi: 3S, üç seri hücre grubu
• Nominal paket gerilimi: 11,1V (3,7V hücrelerle)
• Tam şarj gerilimi: 12,6V
• Çalışma akımı: 8A üst sınır; model teknik bilgilerinde 6–8A aralığı belirtilir
• Kart biçimi: Yuvarlatılmış üçgen
• Yaklaşık ölçüler: 30 × 30 × 2,8 mm
• Satış birimi: 1 adet

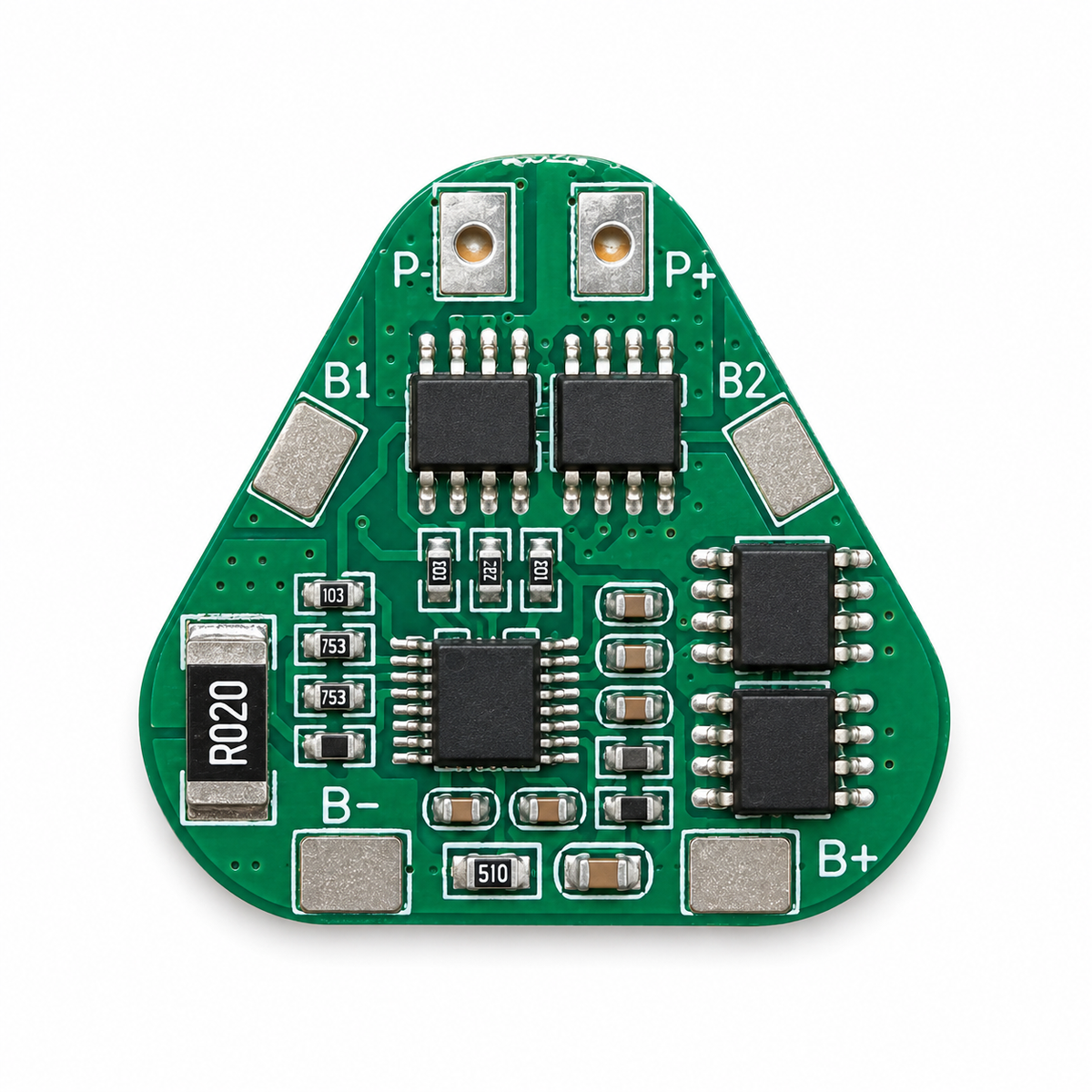

Bağlantı Noktaları

• B− / 0V: Batarya paketinin toplam eksi ucu
• B1 / 3,7V: Birinci hücre grubunun artı bağlantısı
• B2 / 7,4V: İkinci hücre grubunun artı bağlantısı
• B+ / 11,1V: Üçüncü hücre grubunun artı ucu, paket toplam artısı
• P+ / P−: Şarj ve yük bağlantı uçları

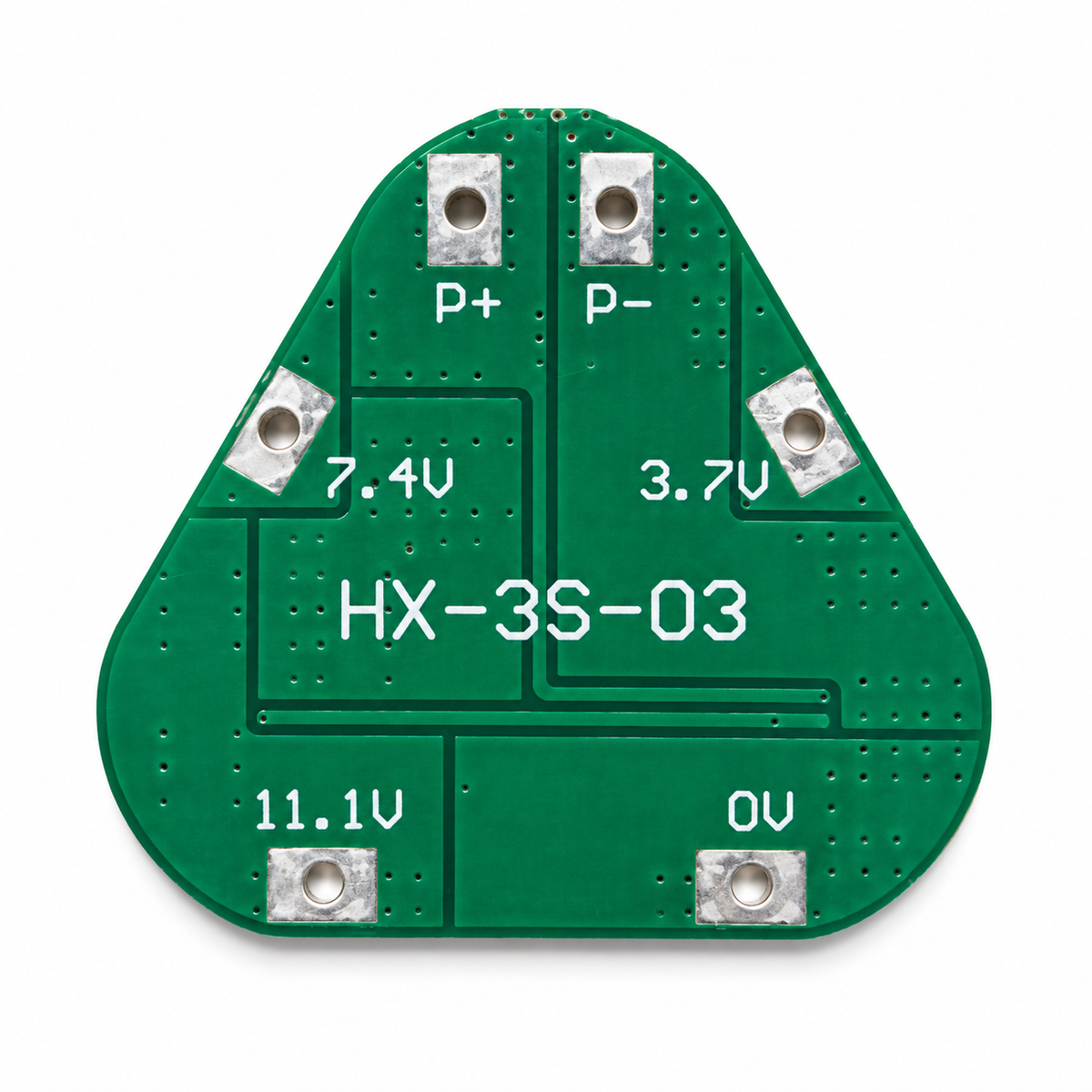

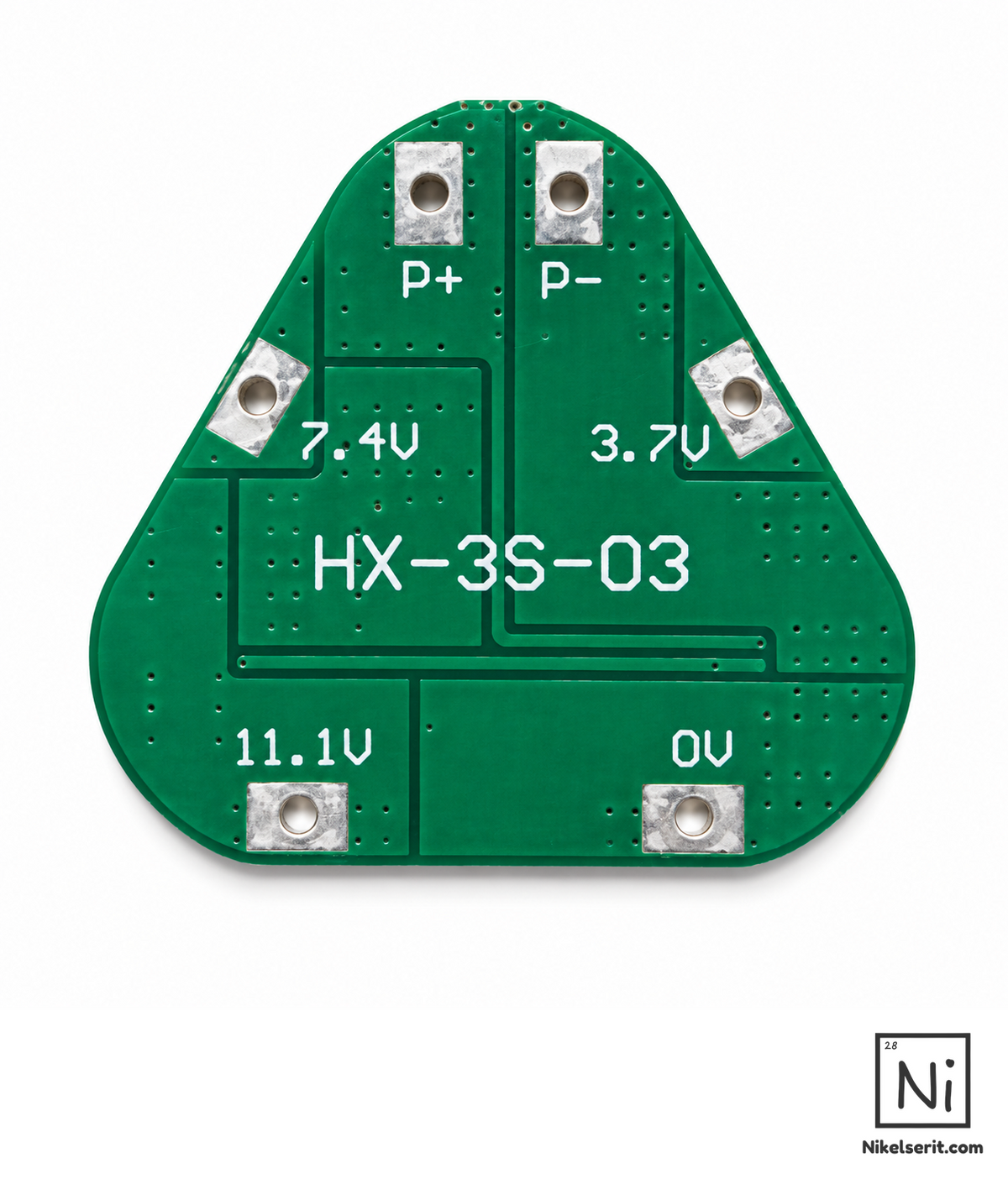

Kart üzerindeki 3,7V, 7,4V ve 11,1V yazıları hücre bağlantı kademelerinin nominal değerlerini gösterir. Bağlantıdan önce hücre sıralaması ve kutup yönleri ölçülerek kontrol edilmelidir.

Kullanım ve Uyumluluk

3S Li-ion pil paketleri, uygun 18650 hücreli projeler, taşınabilir elektronik uygulamalar ve hobi devrelerinde kullanılabilir. Yükün sürekli akımı ile başlangıç akımı, pil özellikleri, kablo kesiti ve kartın ısınması birlikte değerlendirilmelidir. LiFePO4 piller için uygun değildir.

Bu kart bir koruma devresidir; şarj cihazının yerine geçmez. Paket için uygun akım sınırlamasına sahip 3S Li-ion 12,6V şarj cihazı kullanılmalıdır.

Paket İçeriği

1 adet HX-3S-03 3S 8A üçgen Li-ion BMS. Pil ve şarj cihazı pakete dahil değildir. Diğer seçenekleri Li-ion BMS ve BMS'ler koleksiyonlarında inceleyebilirsiniz.
