3S 40A (12.6V) BMS Balanslı Li-ion Pil Şarj Koruma Devresi

BMS Uygulama ve Kullanım Talimatları

1. Uygun Pil Seçimi

• Motorlu Uygulamalar için:

  • Matkap veya süpürge gibi yüksek akım çeken cihazlarda notebook pillerinden sökülen piller kullanılmamalıdır.
  • Minimum 5C akımlı veya 10A sürekli akım verebilen INR tipi piller tercih edilmelidir.
  • Notebook pilleri, motorun kalkış anında veya zorlanmada gereken akımı sağlayamadığı için BMS koruma moduna geçer ve çıkışı keser. Bu BMS'in normal çalışma şeklidir.

• BMS'in Akımı Yönetmesi:

  • BMS, akım üretmez, akımı üzerinden geçirir. Akımı sağlayan, doğru pil seçimidir.

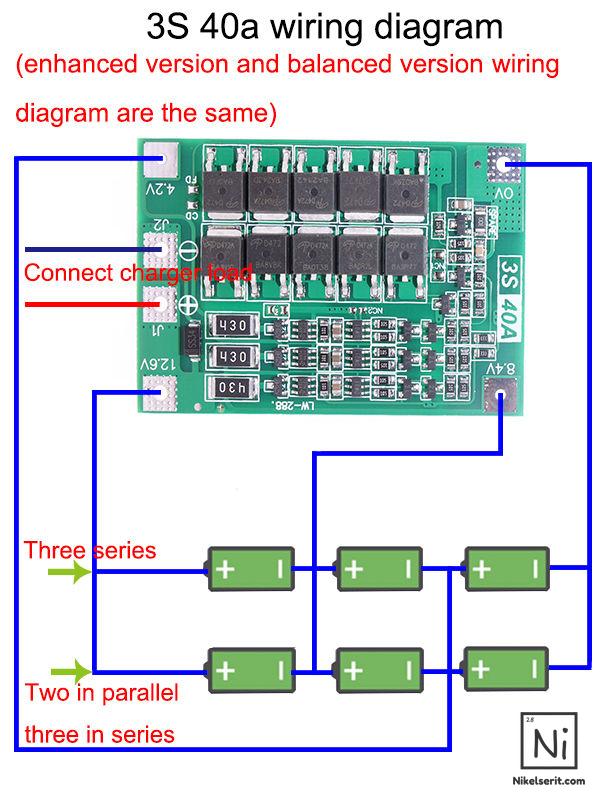

2. Montaj Talimatları

• Başlangıç Noktası:
  • 0V (B-) padi ile montaja başlayın ve sırayla artıya doğru ilerleyin.
• BMS'i Uyandırma:
  • Montaj sonrası BMS kilitli olabilir. Uyandırmak için:
    1. 12.6V şarj voltajı uygulayın.
    2. B- ve P- terminalleri birkaç saniye boyunca bir kablo yardımıyla kısa devre yapın. (Bu işlem yalnızca montaj sonrası bir kez yapılmalıdır.)
• Dikkat:
  • B- ve P+ arasında kısa devre yapılmamalıdır.

3. Pillerin Eşitlenmesi (Balans İşlemi)

• Eşit Kapasite ve Voltaj:

  • Montajdan önce tüm pillerin eşit kapasiteye ve voltaja sahip olduğundan emin olun.
  • Kapasite farkı varsa zayıf pil daha hızlı boşalır ve BMS'i erken kesime götürür.

• Balans İşleminin Çalışma Prensibi:

  • BMS, şarj sırasında piller arasındaki voltaj farkını küçük akımlarla eşitler. Bu işlem, voltajı yüksek olan pillerin enerjisini direnç üzerinden harcayarak diğerlerine denge sağlar.
  • Balans, yalnızca şarj sırasında gerçekleşir.

• Balansın Verimliliği:

  • Piller arasında büyük farklar varsa balans işlemi yeterli olmaz. Bu nedenle montaj öncesi eşit voltajda piller kullanmak kritik öneme sahiptir.

4. Şarj Süreci

• Lityum Şarj Cihazı Kullanımı:

  • Sabit akım-sabit voltaj (CC-CV) moduna sahip bir lityum şarj cihazı kullanın.
  • Sıradan sabit voltaj adaptörleri kullanılmamalıdır; aksi takdirde aşırı akım adaptörünüzü bozabilir.

• Alternatif Şarj Devreleri:

  • XL4015 CC-CV DC-DC voltaj düşürücü veya 3S şarj devreleri kullanılabilir.

• Şarj Sürecinde Padlerin Rolü:

  • BMS üzerindeki B1, B2 gibi padler, pillerin voltajını ölçmek ve balans işlemini gerçekleştirmek için tasarlanmıştır.
  • Bu padlerden şarj işlemi yapılmaz.

5. Dikkat Edilecek Hususlar

• Pillerin Takibi:

  • BMS, bataryanın toplam voltajını değil, her bir pilin voltajını takip eder.
  • Herhangi bir pil kesme şartını sağladığında BMS tüm sistemi koruma moduna alır.

• Kısa Devre:

  • Artı ve eksi uçlar arasında kesinlikle kısa devre yapmayın.

• Balansın Limitleri:

  • Balans işlemi, küçük farkları eşitleyebilir. Ancak büyük kapasite veya voltaj farkları için yeterli değildir.

6. Önemli Uyarılar

• Notebook Pilleri Kullanımı:

  • Notebook pilleri BMS olmadan çalışabilir gibi görünse de ani akım taleplerinde voltaj düşümü yaşanır ve BMS'in koruma gerekliliği ortaya çıkar.
  • Bu pilleri korumasız kullanmak hem güvenli değildir hem de pillerin ömrünü kısaltır.

• Şarj İşlemi:

  • Şarj sırasında piller arasında enerji transferi olmaz. Şarj, pillerin tamamından geçen sabit akımla gerçekleştirilir.
  • BMS'in görevi yalnızca voltajı ölçmek ve dengelemektir, şarj işlemini etkilemez.

• Lityum Pillerin Güvenliği:

  • BMS, pillerin güvenliğini sağlamak için hayati önem taşır. Ani akım taleplerine uygun olmayan piller kullanarak güvenliği tehlikeye atmayın.

Sonuç

Doğru BMS kullanımı ve uygun pil seçimi, bataryanızın uzun ömürlü ve güvenli bir şekilde çalışmasını sağlar. Yanlış pil kullanımı, hem cihazın performansını düşürür hem de güvenlik riskleri yaratır. Bu talimatları dikkatle takip ederek verimli bir sistem kurabilirsiniz.
