3S 100A Balanslı Li-ion BMS – HX-3S-F100A

HX-3S-F100A 3S 100A balanslı Li-ion BMS, üç seri hücre grubundan oluşan lityum iyon batarya paketleri için pil yönetim ve koruma devresidir. 3,7V nominal hücrelerle hazırlanan 11,1V nominal / 12,6V tam dolu paketlerde kullanılır.

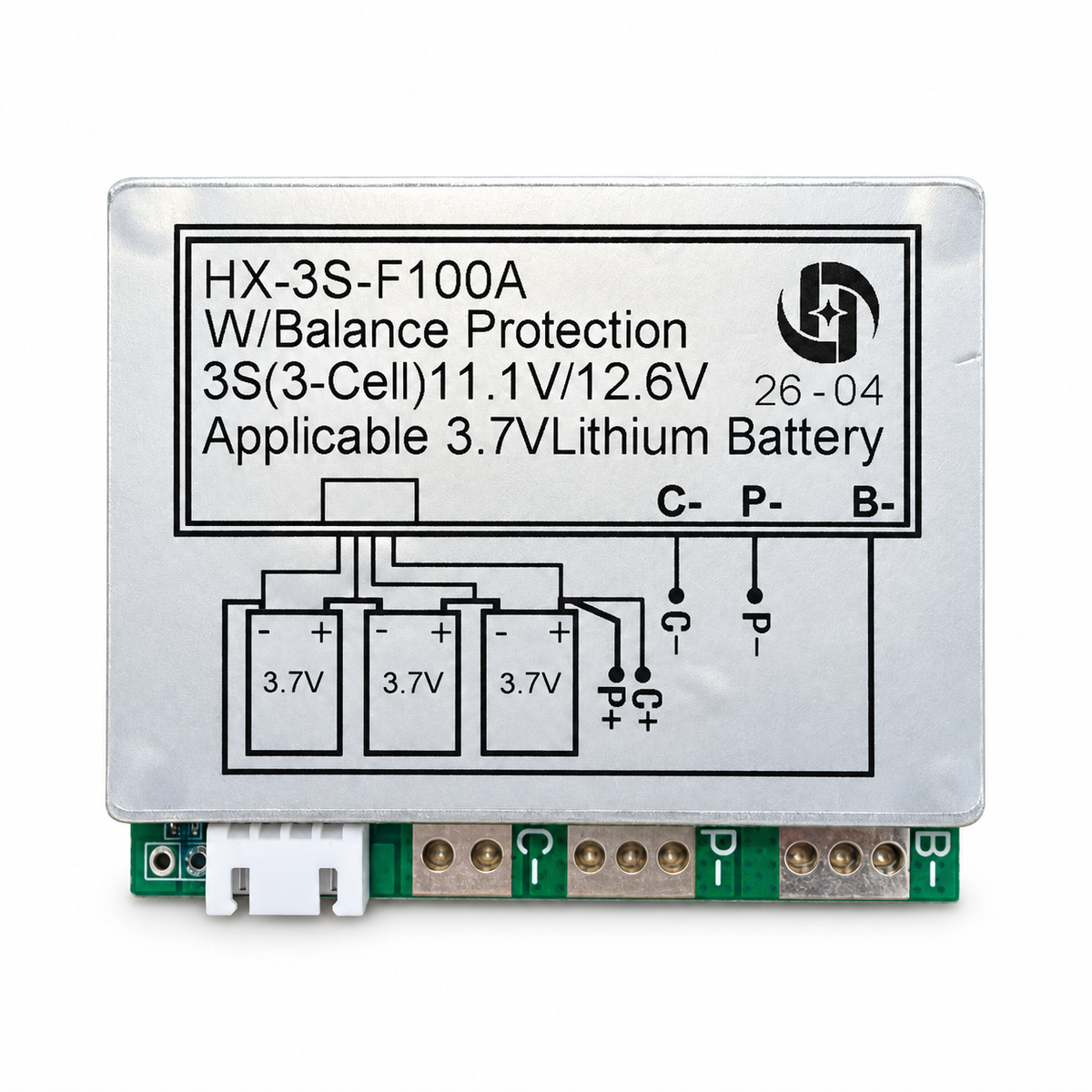

Ürün etiketindeki W/Balance Protection ibaresi, hücre dengeleme (balans) desteğini belirtir. Kartta şarj ve yük için ayrı eksi bağlantıları, hücre izleme soketi ve lehim bağlantı alanları bulunur.

Teknik Özellikler

• Model: HX-3S-F100A
• Ürün tipi: Balanslı BMS / pil yönetim ve koruma devresi
• Hücre dizilimi: 3S — üç seri hücre grubu
• Uyumlu pil kimyası: Li-ion, 3,7V nominal hücreler
• Nominal paket gerilimi: 11,1V
• Tam dolu paket gerilimi: 12,6V
• Akım değeri: 100A
• Hücre balansı: Var
• Port yapısı: Şarj ve yük için ayrı eksi uçlar
• Ana bağlantılar: B−, P− ve C−
• Satış birimi: 1 adet BMS kartı

Balans Desteği

Balans işlevi, seri bağlı hücre grupları arasındaki gerilim farklarının azaltılmasına yardımcı olur. Batarya paketi hazırlanırken aynı kimyaya, benzer kapasiteye ve benzer başlangıç gerilimine sahip hücreler kullanılmalıdır.

Bağlantı Noktaları

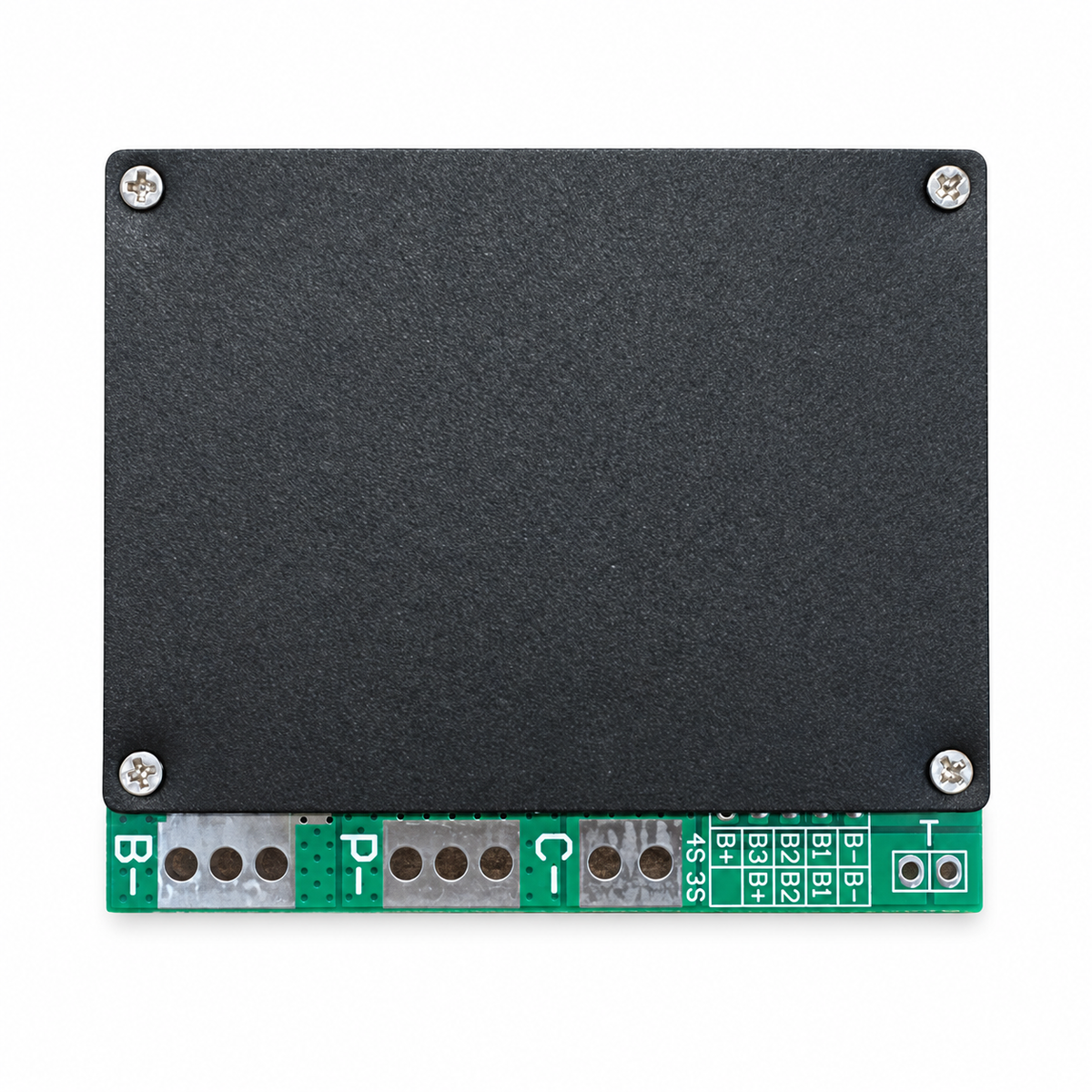

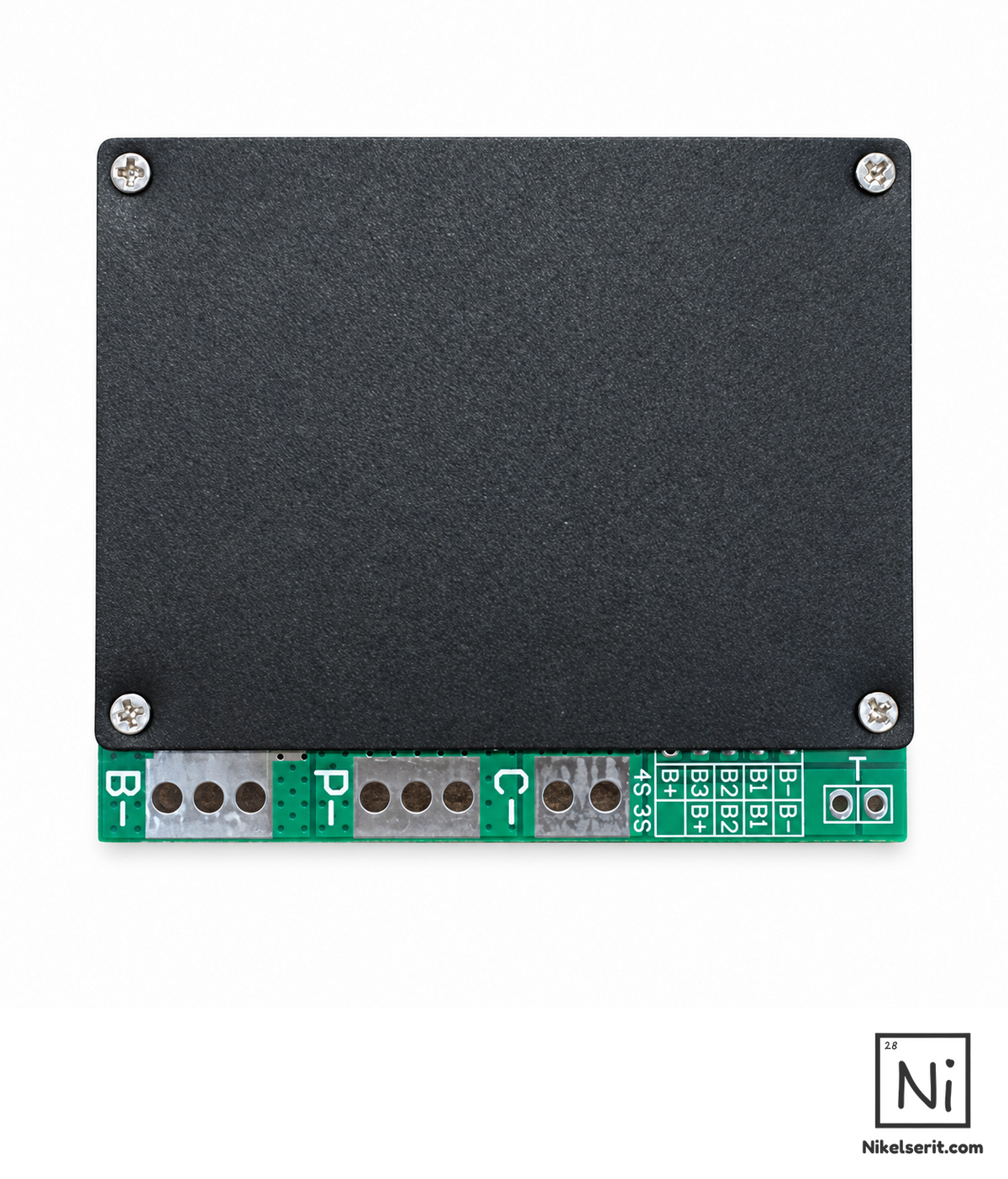

• B−: Batarya paketinin toplam eksi ucu
• P−: Yükün / cihazın eksi ucu
• C−: Şarj cihazının eksi ucu
• P+ / C+: Ürün üzerindeki şemaya göre batarya paketinin toplam artı ucuna bağlanır.
• Hücre izleme soketi: Seri hücre gruplarının gerilim bağlantıları için kullanılır. Pin sırası, fiziksel kart üzerindeki 3S bağlantı işaretlerinden kontrol edilmelidir.

Kullanım ve Uyumluluk

3S Li-ion batarya paketi hazırlama ve yenileme çalışmalarında, uygun gerilim ve akım gereksinimlerine sahip taşınabilir cihazlarda ve elektronik projelerde kullanılabilir. 100A değeri, batarya hücreleri, iletkenler ve bağlantıların da aynı akımı taşıyabileceği anlamına gelmez; sistem tasarımında hücrelerin deşarj kapasitesi, kablo kesiti, sigorta, bağlantılar ve ısı dağılımı birlikte değerlendirilmelidir.

Şarj için batarya özelliklerine uygun 12,6V 3S Li-ion şarj cihazı kullanılmalıdır. BMS, şarj cihazının yerine geçmez; 100A değeri şarj akımı olarak yorumlanmamalıdır. Bu model LiFePO4 pil paketleri için seçilmemelidir.

Paket İçeriği

1 adet HX-3S-F100A 3S 100A balanslı Li-ion BMS kartı. Pil ve şarj cihazı dahil değildir.
