5S 25A (21V) BMS Li-ion Pil Şarj Koruma Devresi

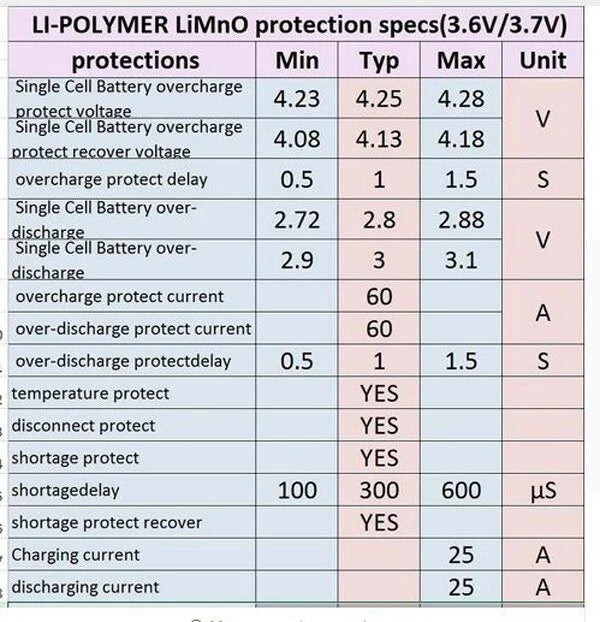

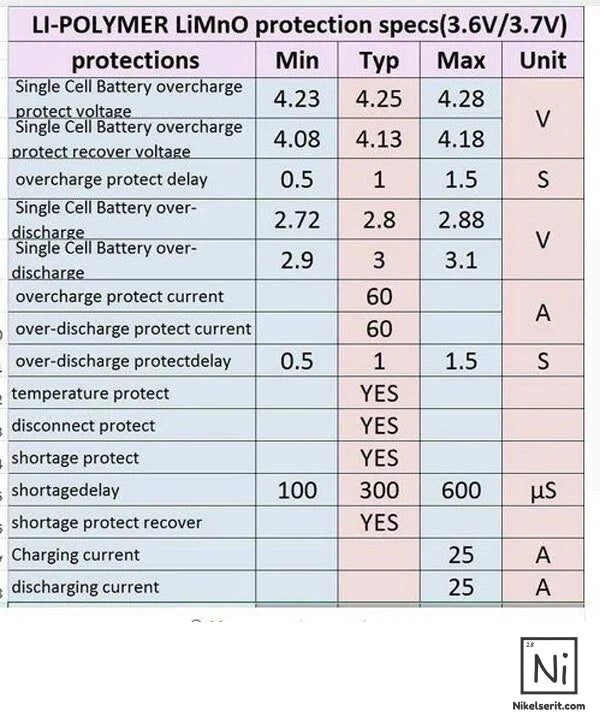

Montaj Adımları:

1. Başlangıç Noktası:

   • Montaja B- (0V) padinden başlayınız.
   • BMS bağlantı şemasına kesinlikle dikkat ediniz.

2. Pad Bağlantı Gerilimleri:

   • B- Padi: 0V
   • A Padi: 3.7V - 4.2V
   • B Padi: 7.4V - 8.4V
   • B1 Padi: 11.1V - 12.6V
   • B2 Padi: 14.8V - 16.8V
   • B+ Padi: 18.5V - 21V
   • P- Padi: Şarj/Deşarj (eksi uç)
   • P+ Padi: Şarj/Deşarj (artı uç)

3. Doğru Sıralama:

   • Bağlantılar, B- (0V) padi ile başlayarak sırasıyla A, B, B1, B2 ve son olarak B+ padlerine yapılmalıdır.

4. Son Kontrol:

   • Montaj tamamlandıktan sonra B+ ve B- arasındaki voltajı ölçün.
   • Ayrıca, P+ ve P- arasında doğru voltajın mevcut olup olmadığını kontrol edin.

Kart Aktivasyonu:

Eğer montaj sonrası:

• P+ ve P- arasında voltaj yoksa veya
• Farklı bir voltaj ölçüyorsanız,

BMS kilitli olabilir. Kilidi açmak için:

1. Şarj Ederek Aktivasyon:

   • Şarj bağlantısı yaparak kartı aktive ediniz.

2. Kısa Devre Yöntemi:

   • B- ile P- padlerini lehim atmadan, bir kablo yardımıyla birkaç saniye kısa devre yapınız.
   • Daha sonra kısa devreyi kaldırınız.

Dikkat:

• Doğru voltaj değerlerine dikkat ediniz ve bağlantıları sırasına göre yapınız.
• Herhangi bir kısa devre durumunda kartın zarar görmemesi için dikkatli olunuz.
• BMS'yi aktive ettikten sonra voltaj değerlerini tekrar kontrol ediniz
