2S 10A LiFePO4 BMS Devre Kartı – 6,4V Pil Koruma

2S 10A LiFePO4 BMS devre kartı, iki seri hücre grubundan oluşan lityum demir fosfat batarya paketlerinde kullanılan kompakt bir pil yönetim ve koruma kartıdır. 3,2V nominal LiFePO4 hücrelerle hazırlanan 6,4V nominal paketler için uygundur.

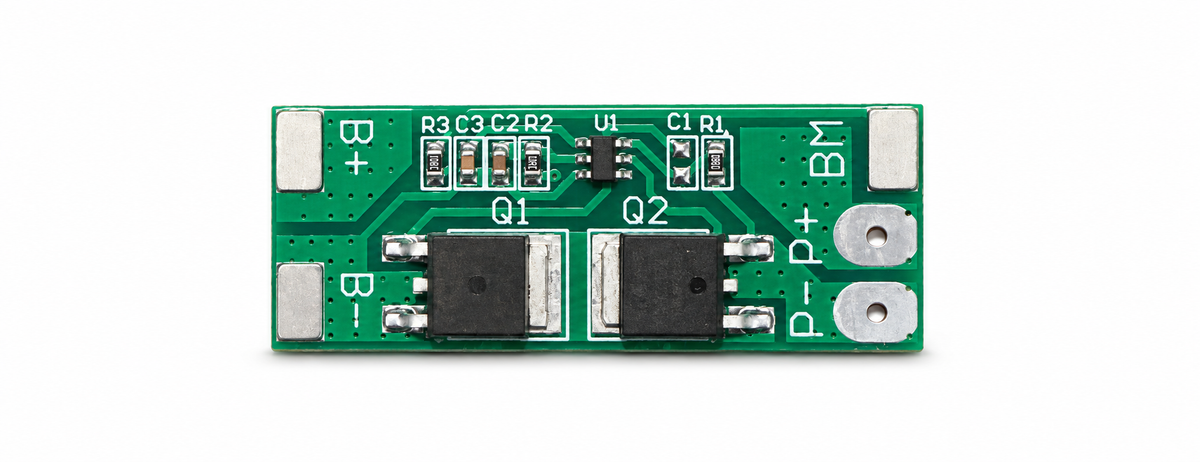

Dikdörtgen kart üzerinde pilin toplam uçları, hücreler arasındaki orta nokta ve şarj/yük bağlantıları için işaretlenmiş lehim alanları bulunur. Kompakt yapısı, uygun batarya kutuları ve elektronik projelerde yerleşimi kolaylaştırır.

Ürün Özellikleri

• Ürün tipi: BMS / pil yönetim ve koruma devresi
• Hücre dizilimi: 2S, iki seri hücre grubu
• Uyumlu pil kimyası: LiFePO4 (lityum demir fosfat)
• Nominal paket gerilimi: 6,4V (3,2V hücrelerle)
• Akım değeri: 10A
• Kart formu: Dikdörtgen

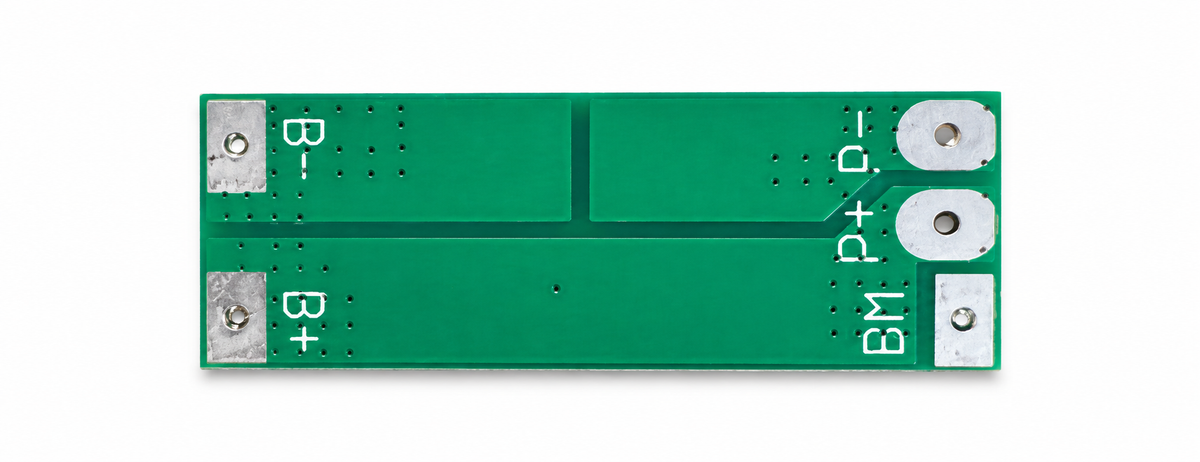

• Bağlantı noktaları: B+, B−, BM, P+ ve P−
• Bağlantı biçimi: Lehim bağlantılı
• Satış birimi: 1 adet devre kartı

Bağlantı Noktaları

• B+: Batarya paketinin toplam artı ucu
• B−: Batarya paketinin toplam eksi ucu
• BM: İki seri hücre grubu arasındaki orta nokta
• P+ / P−: Yük ve şarj bağlantısının artı ve eksi uçları

BM bağlantısı, birinci hücre grubunun artısı ile ikinci hücre grubunun eksisinin birleştiği noktaya karşılık gelir. Kurulumdan önce kart üzerindeki işaretler, hücre sıralaması ve kutup yönleri kontrol edilmelidir.

Kullanım Alanları

2S LiFePO4 pil paketi hazırlama ve yenileme çalışmalarında, taşınabilir elektronik projelerde, uygun besleme gerilimine sahip aydınlatma uygulamalarında ve hobi devrelerinde kullanılabilir. Uygulamanın sürekli akımı ve başlangıç akımı, kartın 10A değeri ve kullanılan hücrelerin özellikleriyle uyumlu olmalıdır.

Uyumluluk ve Şarj

Bu model LiFePO4 pil kimyası içindir; 3,6–3,7V nominal Li-ion hücreler için seçilmemelidir. Şarj sırasında hücre özelliklerine uygun bir 2S LiFePO4 şarj cihazı kullanılmalıdır. BMS kartı, şarj cihazının yerine geçmez. Kablo kesiti, bağlantı yalıtımı ve kartın çalışma sırasında ısınması kurulumda dikkate alınmalıdır.

Paket İçeriği

1 adet 2S 10A LiFePO4 BMS devre kartı. Pil ve şarj cihazı pakete dahil değildir. Diğer seçenekler için LiFePO4 BMS ve BMS'ler koleksiyonlarını inceleyebilirsiniz.
