100W USB PD QC Hızlı Şarj Modülü – USB-A + Type-C, 10-32V

100W USB PD / QC hızlı şarj modülü, 10–32V DC kaynaktan USB-A ve USB Type-C çıkışı elde etmek için kullanılan çift portlu bir DC-DC karttır. 3518 serisi hızlı şarj çözümüne sahip bu modül, uygun cihaz ve besleme koşullarında Type-C üzerinden 100W'a kadar PD çıkışı sunan elektronik projeler için tasarlanmıştır.

Teknik Özellikler

• Giriş: 10–32V DC
• Çıkış portları: 1 adet USB-A ve 1 adet USB Type-C
• Güç sınıfı: Type-C PD üzerinden 100W'a kadar; 20V / 5A üst profil
• Hızlı şarj desteği: PD 3.0, PPS ve QC protokolleri; kullanılabilir profil bağlı cihaz, kablo ve beslemeye göre değişir
• Devre yapısı: Senkron gerilim düşürücü (buck)
• Bağlantı: + ve − DC giriş lehim noktaları

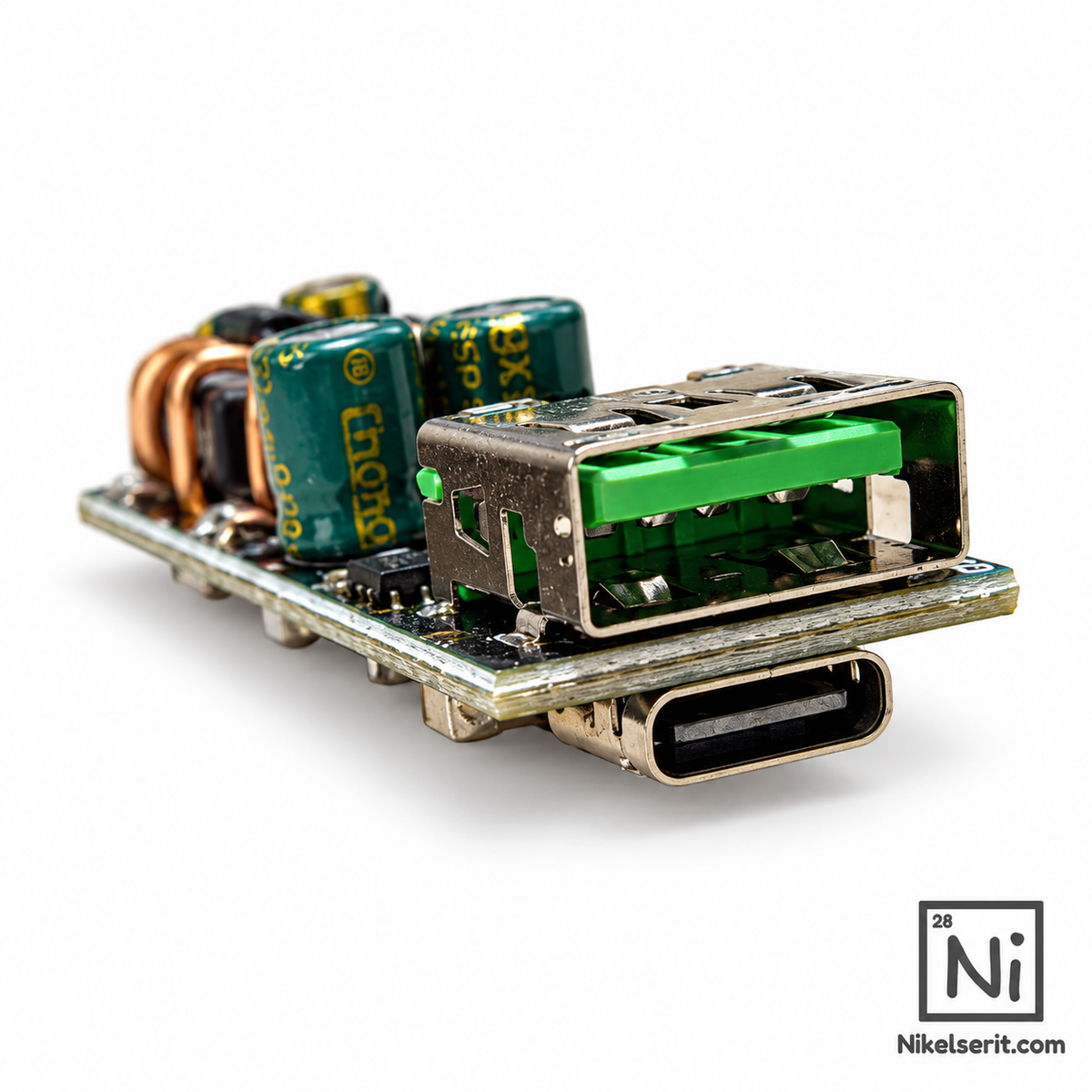

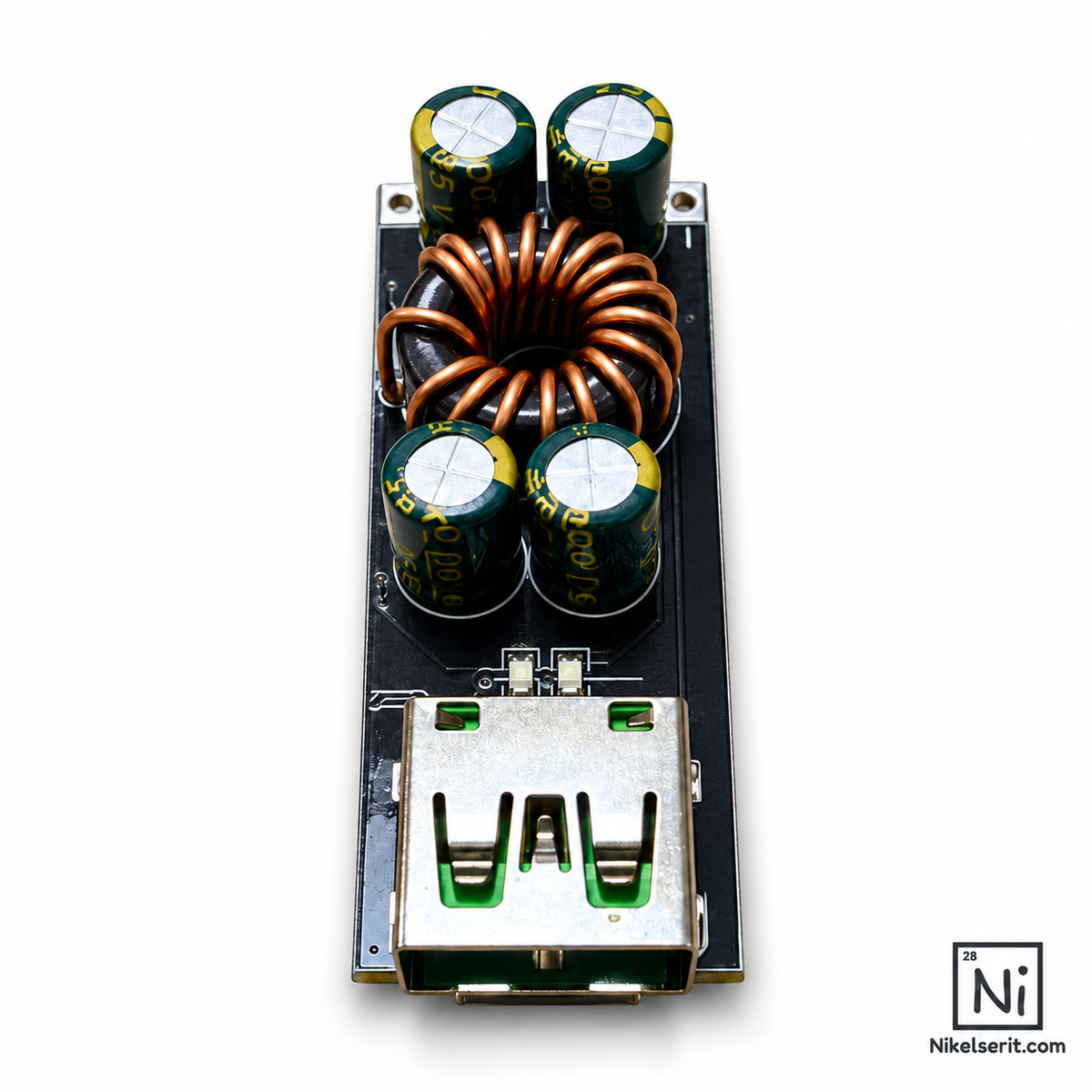

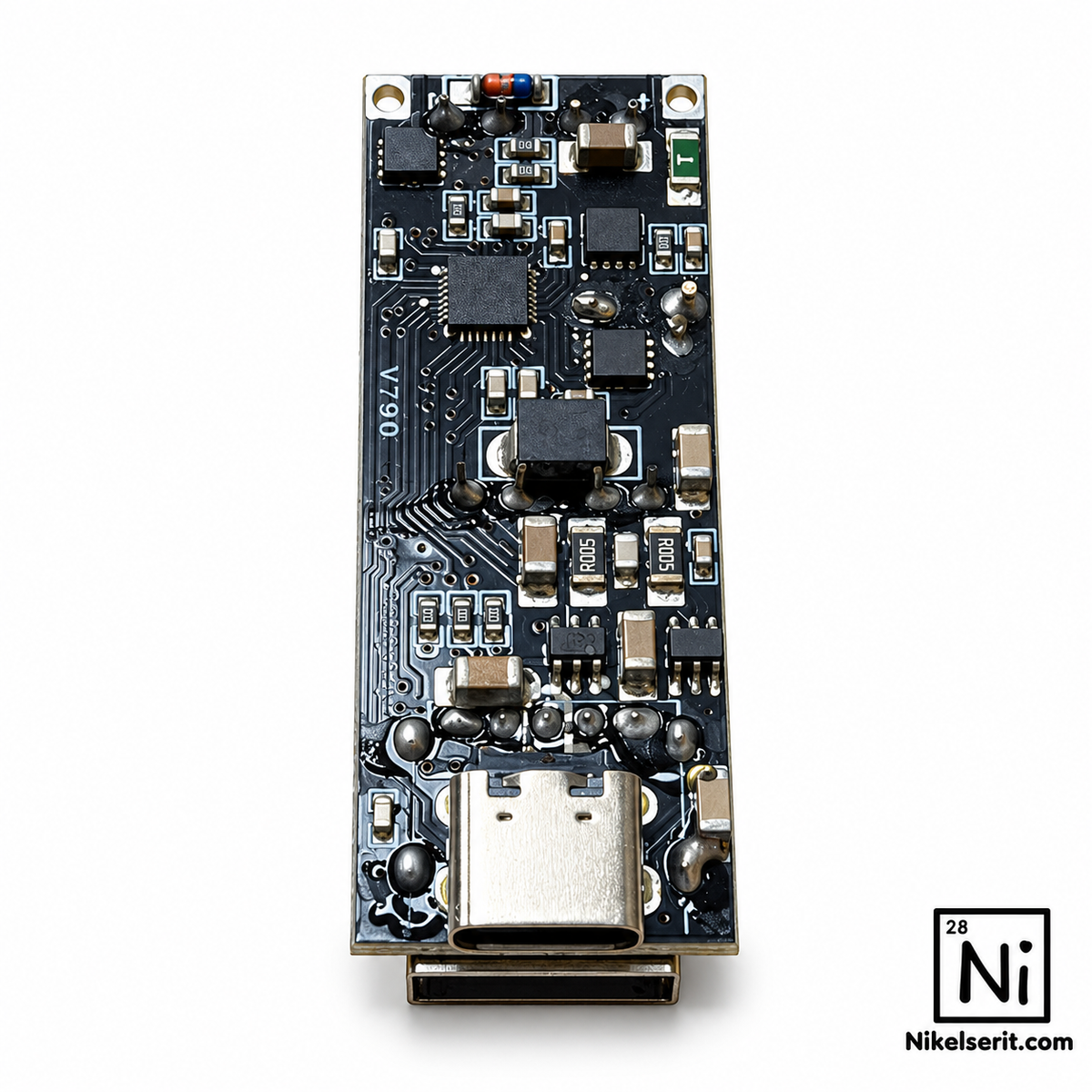

• Yapı: Çift yüzlü siyah devre kartı, toroidal bobin ve durum LED'leri

100W Çıkış İçin Dikkat Edilecekler

100W değeri uygun koşullarda tek Type-C portunun üst güç profilini ifade eder. İki portun her birinden aynı anda 100W alınamaz. Çift port birlikte kullanıldığında hızlı şarj ve çıkış profilleri değişebilir; bu devre ailesinde çift port kullanımında 5V çıkışa geçilir.

Gerilim düşürücü yapı nedeniyle giriş gerilimi hedef çıkıştan yüksek olmalıdır. 12V girişten 20V PD çıkışı elde edilmez. 20V / 5A hedefi için giriş sınırları içinde, kayıplar da hesaba katılarak yeterli güce sahip bir DC kaynak (örneğin uygun kapasiteli 24V kaynak), 5A e-mark özellikli USB-C kablo ve bu profili destekleyen cihaz gerekir. Yüksek güçte kartın soğutulması ve sıcaklığının kontrolü önemlidir.

Kullanım Alanları

Özel USB şarj istasyonları, DC beslemeli masaüstü projeleri ve uygun koruma devresine sahip batarya sistemlerinde cihaz şarj çıkışı oluşturmak için kullanılabilir. Telefon, tablet veya dizüstü bilgisayarla uyumluluk ilgili cihazın desteklediği USB şarj profiline bağlıdır.

Paket İçeriği

• 1 adet 100W USB-A / USB-C PD QC hızlı şarj modülü

USB kablosu, güç kaynağı, batarya, muhafaza ve soğutucu dahil değildir.

Montaj Notları

Bu ürün hazır şebeke adaptörü, BMS veya çıplak pil şarj devresi değildir. USB portları güç çıkışı içindir. DC giriş kutupları kontrol edilmeli, açık kart yalıtılmalı ve uygun bağlantı kesiti kullanılmalıdır. Görseller sunum amacıyla düzenlenmiştir; elektrik bağlantısı gerçek kartın işaretleri ve teknik doküman esas alınarak yapılmalıdır. Nikelserit.com malzeme tedarikçisidir; montaj hizmeti verilmez.
