TP4056 Type-C Şarj Modülü: Satın Almadan Önce 6 Kontrol

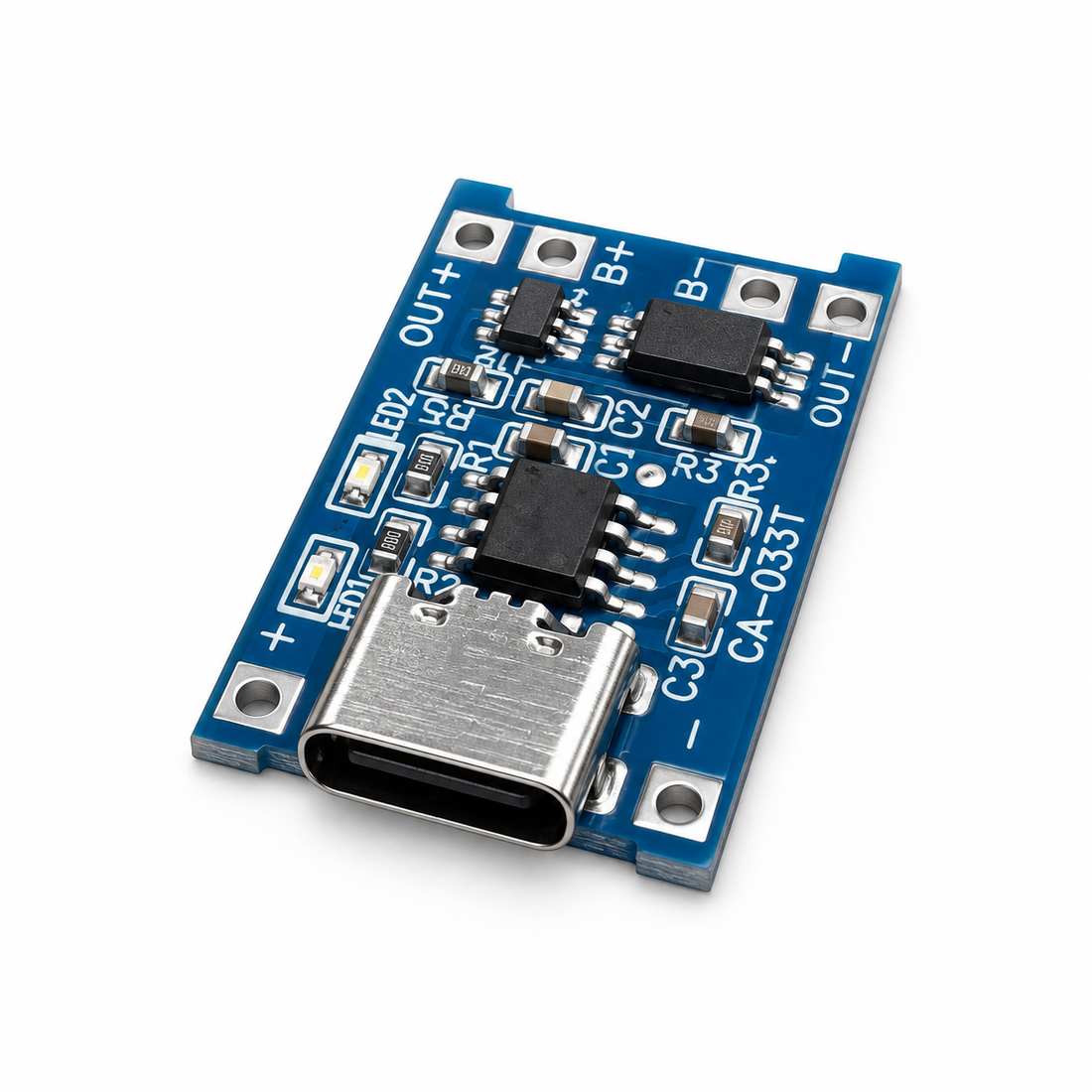

TP4056 Type-C modülü, uygun tek hücreli lityum pili şarj etmek içindir. Üzerinde USB-C soketi bulunması; hızlı şarj, sabit 5 V çıkış veya her pil kimyasıyla uyum anlamına gelmez. Küçük bir sensör, aydınlatma ya da taşınabilir devre için seçim yaparken şu altı konuyu ayırmak gerekir.

1. Pilin üzerinde 18650 yazması yeterli mi?

18650 fiziksel bir formattır. Önce hücrenin kimyasını ve veri sayfasındaki şarj sonu gerilimini okuyun. Mağazamızdaki TP4056 modelinin kapsamı, 4,2 V şarj sonu gerilimine uygun 1S Li-ion/LiPo hücrelerdir. LiFePO4 veya 2S ve üzeri seri paketler bu kapsamda değildir. Pilin yalnızca nominal 3,7 V etiketiyle yetinmeyin; üreticinin izin verdiği şarj koşulları da belirleyicidir.

2. Type-C girişi hızlı şarj sağlar mı?

Soket biçimi ile şarj protokolü ayrı konulardır. Bu ürünün belirtilen girişi 5 V DC’dir. Type-C bulunmasından USB Power Delivery desteği veya daha yüksek giriş gerilimi sonucu çıkarılamaz. Adaptörün, kablonun ve kartın birlikte uyumu doğrulanmalıdır. Ürüne uygunluğu teyit edilmemiş bir yüksek gerilim kaynağı kullanılmamalıdır.

3. Şarj akımı neden hücreye göre seçilir?

TP4056 veri sayfası şarj akımının programlandığını ve ısıl koşulların çalışmayı etkilediğini gösterir. Entegre üzerindeki azami değer, her hazır kartın aynı akıma ayarlı olduğunu kanıtlamaz. Örneğin veri sayfasında azami 500 mA şarj sınırı bulunan varsayımsal bir hücre, kartın 1 A verebildiği düşünülerek seçilemez. Kart ayarı ile hücre sınırı karşılaştırılır; daha güçlü adaptör bu uyumsuzluğu çözmez.

4. OUT uçları sabit 5 V verir mi?

Hayır. Bu modülde gerilim yükseltme işlevi bulunmaz. Pil tarafındaki gerilim dolulukla değişir; bağlı elektronik devrenin bu aralığı kabul etmesi gerekir. Sabit 5 V isteyen bir yük için uygun güç dönüştürme işlevi ayrıca değerlendirilir. Kart üzerindeki OUT etiketi tek başına çıkış regülasyonunu, koruma kapsamını veya güç paylaşımını tanımlamaz.

5. Şarj sırasında cihaz çalışabilir mi?

Bunu yalnızca bağlantı noktalarının varlığına bakarak kararlaştırmayın. Bataryaya paralel çalışan yük, şarj akımı ve şarjın tamamlanmasının algılanmasını etkileyebilir. TI’nin Power-Path rehberi, sistem yükü ile pil şarjını yönetmenin ayrı bir tasarım işlevi olduğunu açıklar. Eşzamanlı kullanım gerekiyorsa, bu çalışma biçimi açıkça desteklenen ve akım bütçesi doğrulanmış bir çözüm seçilmelidir.

6. Isınma nasıl yorumlanmalı?

Doğrusal şarjda giriş ile pil arasındaki gerilim farkının bir bölümü ısı olarak açığa çıkar. Kapalı kutu, ortam sıcaklığı ve kartın ısı dağıtma alanı sonucu etkiler. Dokunarak sıcaklık tahmini güvenli çalışma doğrulaması değildir. Beklenmedik ısınma, koku veya hücrede şekil değişikliği varsa kullanımı durdurun ve yetkin değerlendirme alın; koruma devresini devre dışı bırakmayın.

Sık sorulan iki soru

Şarj süresi kapasite / akım kadar mıdır?

Bu hesap yalnızca kaba bir başlangıçtır. Sabit gerilim aşamasında akım azalır; başlangıç doluluğu ve ısıl sınırlama toplam süreyi değiştirir.

TP4056 bir powerbank kartı mıdır?

Tek başına değil. Pil şarjı, çıkış gerilimini yükseltme ve USB çıkışını yönetme farklı işlevlerdir.

İlgili ürün ve devam rehberi

TP4056 Type-C Lityum Pil Şarj Modülü – 1S 3,7V sayfasında güncel ürün kapsamını inceleyebilirsiniz. Uygunluk, kullanılan hücre ve sistemin teknik belgeleriyle birlikte değerlendirilmelidir.

Devamı: BMS, balans kartı ve şarj cihazının farklı görevleri.

Teknik kaynaklar

• Top Power ASIC — TP4056 veri sayfası (DFRobot arşivi)
• Texas Instruments — Power-Path Li-Ion Charger Selection

Kaynaklar 8 Ekim 2026 tarihinde kontrol edilmiştir. Referans ürünlerin teknik değerleri, mağazadaki farklı marka veya kartlara otomatik olarak uygulanamaz.
