Pil Yuvası, Braket ve Punta Fikstürü Arasındaki Fark
Share
Pil yuvası elektriksel temas sağlayabilir; braket hücreleri mekanik olarak konumlandırır; punta fikstürü ise üretim sırasında yerleşimi tutmaya yardımcı olur. İsimleri benzer kullanılsa da bu üç ürün birbirinin doğrudan yerine geçmez. Siparişten önce parçanın üretim aparatı mı, nihai bataryanın bir bileşeni mi olduğunu belirleyin.
Görevleri yan yana okuyun
| Parça | Temel kullanım | Tek başına göstermediği |
|---|---|---|
| Pil yuvası | Uygun hücreyi tutmak ve kontak üzerinden bağlantı sağlamak | Her akım veya her hücre tipine uygunluk |
| Braket | Hücre konumunu ve aralığını belirlemek | Elektriksel bağlantı veya tüm yalıtım |
| Punta fikstürü | Üretimde tekrarlanabilir yerleşime yardımcı olmak | Nihai muhafaza veya taşıma dayanımı |
Pil yuvasında temas kalitesi neden önemlidir?
Kontakların malzemesi, baskısı ve bağlantı yolu elektriksel davranışı etkiler. Bir hücrenin yüksek akım verebilmesi, içine takıldığı yuvanın da aynı akımı taşıyabileceği anlamına gelmez. Kontak, kablo ve lehim bağlantısının sınırı ayrıca incelenir. Özellikle yaylı bir yuvaya yalnızca fiziksel uyum üzerinden yüksek akım görevi verilmemelidir.
Keystone'un tutucu belgelerinde temas ve mekanik tutma ayrı özellikler olarak açıklanır. Kaynaktaki düğme pil tutucularının değerleri 18650 yuvalarına aktarılmaz; burada amaç, seçimde iki görevin ayrı kontrol edilmesi gerektiğini göstermektir.
Brakette hücre sınıfı kadar gerçek ölçüye bakın
18650 veya 21700 sınıfı, yaklaşık boyutu anlatır. Hücrenin maksimum çapı, kaplaması ve üretim toleransı yerleşime dahil edilmelidir. Fazla sıkı bir parça kaplamayı zedeleyebilir; fazla gevşek yerleşim hareketi artırabilir. Parçanın üretici ölçüsü ve kabul koşulu esas alınmalıdır.

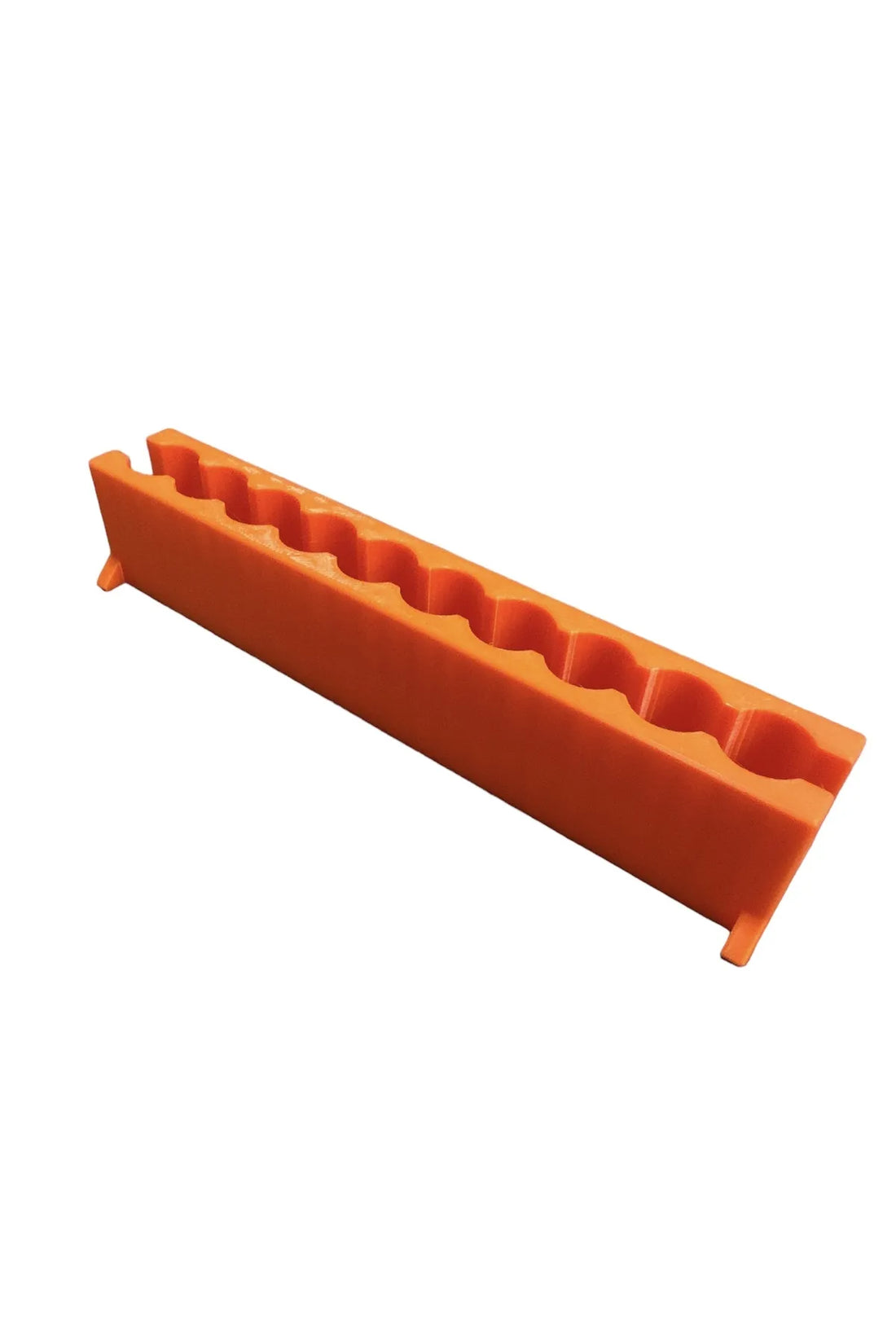

Fikstürde tekrar edilebilirlik arayın
Üretim aparatı hücreleri aynı düzen içinde tutmaya, yön hatasını azaltmaya ve kaynak erişimini düzenlemeye yardımcı olabilir. Fakat bir fikstürün kullanılması yanlış polariteyi, eksik yalıtımı veya uygunsuz kaynak ayarını otomatik olarak önlemez. Sürecin kontrol adımları yine uygulanır.
Yerleşim çiziminde unutulan dört pay
- Hücre kaplaması ve yalıtım katmanları.
- Şerit ve kablo çıkışlarının ihtiyaç duyduğu alan.
- BMS ve sıcaklık sensörü için ayrılan alan.
- Kutunun kapanması ve parçaların hareket etmemesi için gereken düzen.
Sadece hücre çaplarını çarparak hesaplanan kutu ölçüsü, tamamlanmış pakete yetmeyebilir. Üretimden önce enerjisiz temsili parçalarla mekanik yerleşim doğrulaması yapmak, pahalı malzemeler kesilmeden ölçü sorunlarını görünür kılar.
Fikstürü paketin içinde bırakabilir miyim?
Yalnızca üretici bu kullanımı öngörüyorsa ve paket tasarımı doğrulanmışsa değerlendirilebilir. Geçici aparatın malzemesi ve geometrisi, nihai parçanın gereklerini karşılamak zorunda değildir.
Braket yalıtım contasının yerini tutar mı?
Belirli bir bölgeyi mekanik olarak ayırması, bütün metal temaslarını önlediğini göstermez. Kutup çevresi ve şerit altı gibi bölgeler ayrıca incelenmelidir.
