LED Pil Seviye Göstergesi Ne Kadar Doğru? 2S, 3S ve 4S Rehberi

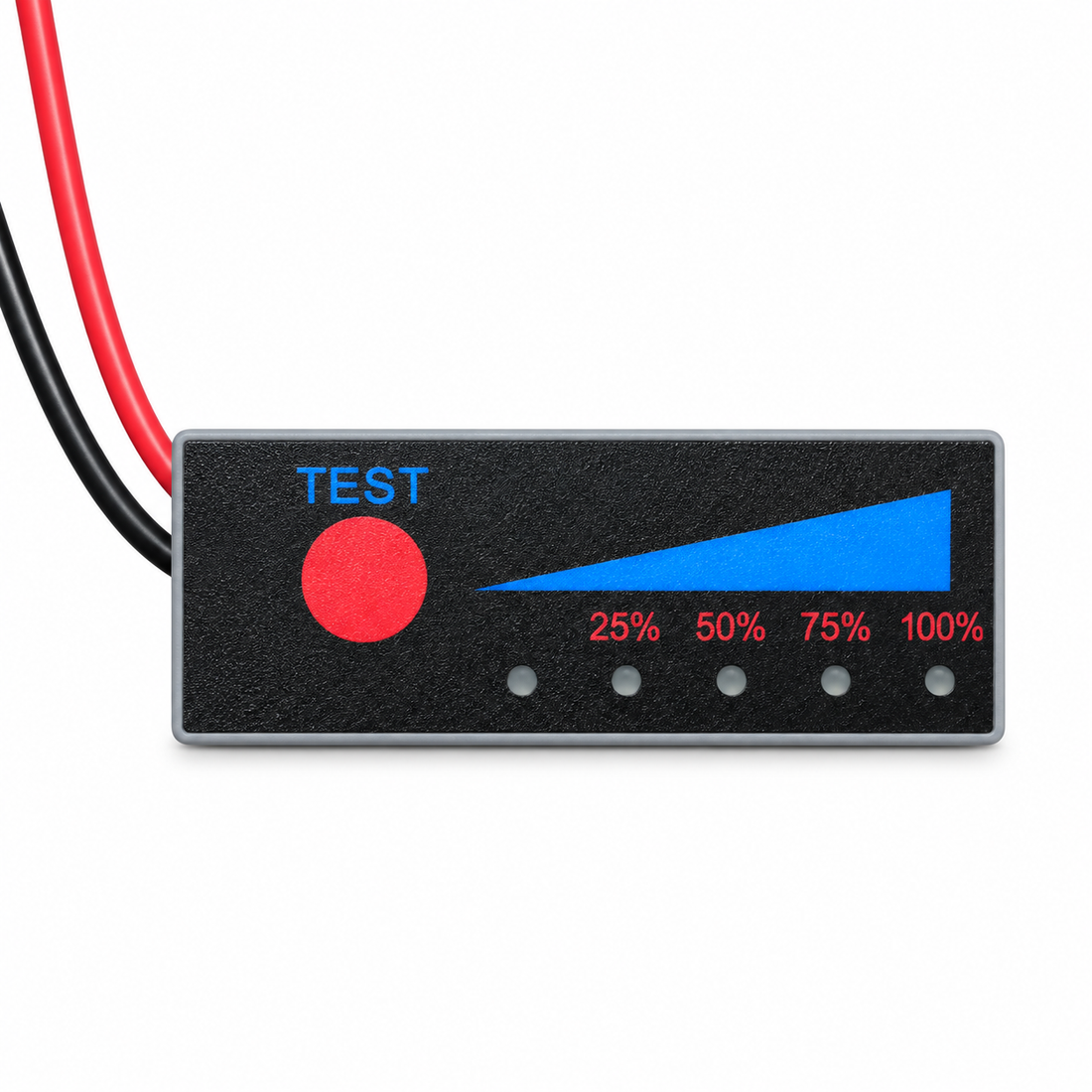

LED pil seviye göstergesi hızlı bir durum kontrolü sağlar; kesin kapasite veya kalan çalışma süresi ölçümü olarak okunmamalıdır. Özellikle %25, %50, %75 ve %100 işaretleri bulunan küçük panellerde, kullanıcı beklentisi ile ölçüm yöntemi kolayca birbirine karışır. Gösterge seçiminin ilk adımı, paneldeki rakamları değil bataryanın teknik özelliklerini eşleştirmektir.

2S, 3S ve 4S neyi değiştirir?

S harfi seri hücre grubu sayısını belirtir. Görünüşleri aynı olan paneller farklı gerilim eşiklerine sahip olabilir. Mağazamızdaki TEST butonlu modeller ayrı 2S, 3S ve 4S ilanlarıyla sunulur; ortak ürün görseli sürümlerin birbirinin yerine kullanılabileceği anlamına gelmez. Sipariş öncesinde hem seri sayısını hem pil kimyasını hem de göstergenin kabul ettiği gerilim aralığını doğrulayın.

Örneğin 4S Li-ion ile 4S LiFePO4 aynı sayıda seri gruba sahiptir, fakat aynı gerilim eğrisini izlemez. Yalnızca “4S” eşleşmesiyle yapılan seçim, doluluk hakkında yanıltıcı sonuç verebilir. Kimya veya eşik tablosu belirtilmemişse uygunluğu tahmin etmek yerine teknik bilgi istenmelidir.

Yük çalışınca neden bir kademe azalır?

Pilden akım çekilirken hücre ve bağlantı dirençleri nedeniyle terminal gerilimi düşebilir. Yük kesildiğinde gerilim kısmen toparlanabilir. Gerilime dayalı kademeli bir göstergede bu değişim, enerji bir anda tükenip geri gelmiş gibi görünebilir. Soğuk ortam, yaşlanma ve yüksek akım bu farkın değerlendirilmesinde dikkate alınır.

Kalan süre için neden daha fazla bilgi gerekir?

Kalan süre, kullanılabilir enerji ve cihazın güç tüketimine bağlıdır. Aynı gösterge seviyesi; düşük güçte bir lambada ve yüksek güçte bir motorda farklı süreler verir. Hassas kapasite takip sistemleri gerilimle birlikte akım, sıcaklık ve pil modelini kullanabilir. TI’nin BQ40Z50-R2 örneği bu çoklu ölçüm yaklaşımını gösterir; küçük bir LED panelinin aynı işlevleri sunduğu varsayılamaz.

LiFePO4’ün görece düz gerilim bölgesi ayrıca önemlidir: gerilimde küçük değişiklik olurken doluluk anlamlı ölçüde değişebilir. Bu nedenle internetteki tek bir voltaj-yüzde tablosunu farklı kimyalara ve her kullanım koşuluna uygulamak doğru değildir.

Karşılaştırılabilir kayıt nasıl tutulur?

Normal kullanım sırasında gözlenen seviyeyi; hangi cihazın çalıştığı, ortam koşulu ve şarjdan sonra geçen süreyle birlikte not etmek daha yararlıdır. Bu kayıt bir kalibrasyon veya kapasite testi yerine geçmez, ancak davranış değişimini fark etmeyi kolaylaştırır. Belirgin gerilim çökmesi ya da olağandışı ısınma varsa göstergeye güvenerek kullanıma devam edilmemelidir.

Sık sorulanlar

Gösterge BMS yerine geçer mi?

Hayır. Seviye gösterimi, hücreleri aşırı şarj veya aşırı deşarja karşı korumakla aynı işlev değildir.

TEST butonu tüketimi tamamen sıfırlar mı?

Buton bulunması bunu kanıtlamaz. Bekleme akımı ve çalışma biçimi, ilgili modelin teknik belgesinden doğrulanmalıdır.

İlgili ürün ve devam rehberi

4S LED Pil Seviye Göstergesi – TEST Butonlu sayfasında güncel ürün kapsamını inceleyebilirsiniz. Uygunluk, kullanılan hücre ve sistemin teknik belgeleriyle birlikte değerlendirilmelidir.

Devamı: mAh, Ah ve Wh ile çalışma süresi hesabı.

Teknik kaynaklar

• Texas Instruments — BQ40Z50-R2 kapasite ölçümü ve izlenen parametreler
• Texas Instruments — LiFePO4 doluluk tahmininde gerilim eğrisinin sınırları

Kaynaklar 8 Ekim 2026 tarihinde kontrol edilmiştir. Referans ürünlerin teknik değerleri, mağazadaki farklı marka veya kartlara otomatik olarak uygulanamaz.
