3S, 4S, 10S ve 2P Ne Demek? Batarya Hesaplama Rehberi
Share

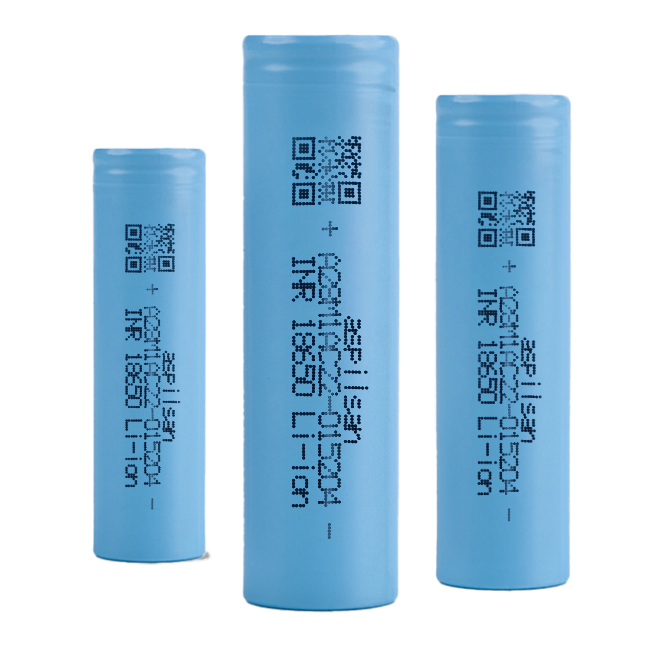

S, seri hücre grubu sayısını; P, her gruptaki paralel hücre sayısını belirtir. Örneğin 4S2P düzeninde dört seri grup ve her grupta iki hücre vardır. Toplam hücre adedi 4 × 2 = 8 olur. Bu gösterim, ürün başlıklarını anlamanın en pratik yollarından biridir.
Aşağıdaki hesaplar aynı model, kapasite ve uygunlukta hücrelerle oluşturulmuş ideal bir düzeni anlatır. Canlı hücreleri bağlama talimatı değildir. Hücre eşleştirme, bağlantı yöntemi, koruma ve doğrulama ayrı mühendislik konularıdır.
Üç temel hesap
- Nominal paket gerilimi: Seri sayısı × hücre nominal gerilimi.
- Nominal paket kapasitesi: Paralel sayısı × tek hücre kapasitesi.
- Yaklaşık nominal enerji: Paket gerilimi × paket Ah kapasitesi.
Seri bağlantı gerilimi artırır; aynı hücrelerin Ah değeri seri sayısıyla çarpılmaz. Paralel düzen kapasiteyi artırır; nominal gerilim aynı kalır. Her iki düzen de toplam hücre sayısıyla birlikte enerji miktarını değiştirir.
3,6 V ve 2,5 Ah hücrelerle örnek
| Düzen | Hücre adedi | Nominal V | Ah | Yaklaşık Wh |
|---|---|---|---|---|
| 1S2P | 2 | 3,6 | 5 | 18 |
| 3S2P | 6 | 10,8 | 5 | 54 |
| 4S2P | 8 | 14,4 | 5 | 72 |
| 10S2P | 20 | 36 | 5 | 180 |
Buradaki hücre değerleri hesap öğretmek için seçilmiştir; belirli bir ürünün performans beyanı değildir. Gerçekte kapasite, üreticinin belirtilen sıcaklık, akım ve sonlandırma koşullarındaki test sonucudur. Paket çıkışında kullanılabilen enerji ayrıca kayıplardan etkilenir.
Nominal gerilim, şarj sonu gerilimi değildir
Veri sayfasında şarj üst sınırı 4,2 V olan bir hücreyle 4S düzenin teorik şarj üst gerilimi 16,8 V'tur. Bu hesap yalnızca o hücre profili için geçerlidir. “4S” yazısı, kimyayı veya kullanılacak şarj cihazını tek başına belirlemez.
LiFePO4 veya başka bir hücre türüne geçtiğinizde ilgili gerilimleri yeniden okuyun. Nominal etiketi aynı görünen iki batarya; tam dolu gerilim, alt çalışma sınırı ve koruma eşikleri bakımından farklı olabilir. Cihazın tüm giriş aralığını karşılaştırmak bu yüzden gerekir.
BMS neden P sayısına göre seçilmez?
Standart çok hücreli BMS, seri grupların gerilimlerini izler. 4S2P ve 4S4P düzenleri aynı seri sayısına sahiptir; fakat kapasite, akım yolu ve termal koşulları farklıdır. Bu nedenle BMS'nin seri uyumu kadar akım ve koruma uygunluğu da ayrıca incelenir.
Hesapta sık yapılan üç hata
- Toplam pil adedini seri sayısı sanmak.
- Seri bağlanan tüm hücrelerin mAh değerini toplamak.
- Paralel sayısıyla hesaplanan teorik akımı, doğrulanmış paket akımı kabul etmek.
Son hata özellikle önemlidir: akım paylaşımı ideal olmayabilir; bağlantı ve ısı sınırları hücrelerin toplamından daha kısıtlayıcı olabilir. “20 hücre var, şu kadar amper verir” yaklaşımıyla ürün seçmeyin.
Aynı enerjiye sahip iki düzen aynı cihazda kullanılabilir mi?
Hayır. Örneğin gerilimi farklı iki 72 Wh paket aynı enerjiye sahip olsa bile aynı cihazla uyumlu olmayabilir. Önce gerilim aralığı ve sistem uyumu kontrol edilir.
Hücre ölçütlerinizi Li-ion pil grubunda, koruma seçeneklerini BMS kategorisinde karşılaştırabilirsiniz.
