Batarya Paketleri İçin Doğru Shrink Makaron Ölçüsü Nasıl Seçilir?

Batarya paketiniz için makaron seçerken önce ilandaki ölçünün düz en mi, iç çap mı olduğunu kontrol edin. Bu iki ölçü aynı değildir. Ayrıca paketin çevresi, geçirme payı ve makaronun daralma özellikleri birlikte değerlendirilmelidir.

Düz en, çap ve uzunluk arasındaki fark

• Düz en (W): Daralmamış tüpün düz yatırıldığında iki katlı olarak ölçülen genişliğidir.
• İç çap (D): Tüp dairesel kesitteyken iç açıklığının çapıdır.
• Uzunluk: Paketin boyunca kaplanacak mesafedir; en hesabından ayrı seçilir.

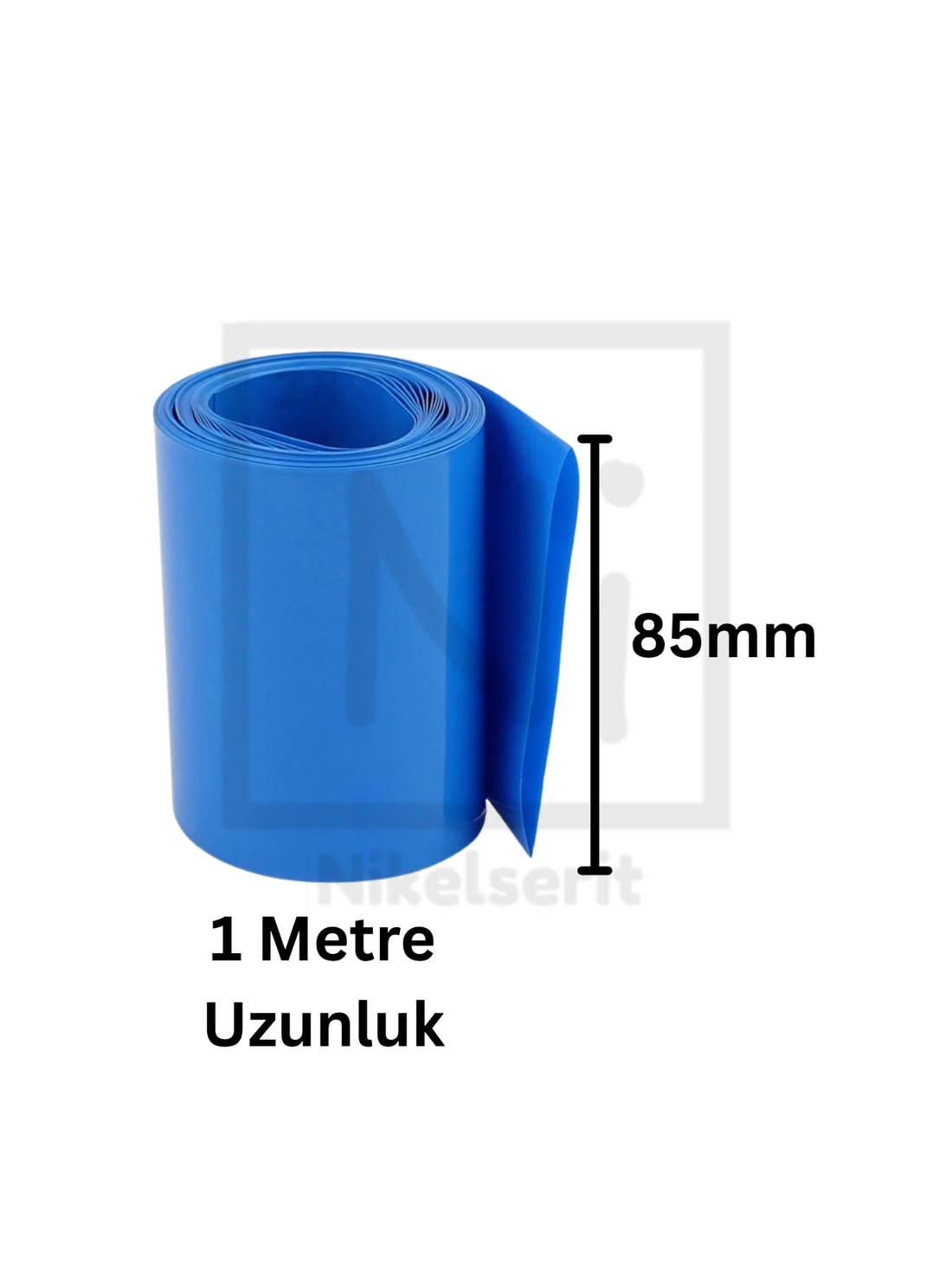

İnce cidarlı, dairesel bir tüpte geometrik ilişki yaklaşık olarak W ≈ π × D / 2, dolayısıyla D ≈ 2 × W / π şeklindedir. Örneğin 80 mm düz en, yaklaşık 50,9 mm dairesel çapa karşılık gelir; 80 mm çap anlamına gelmez. Gerçek iç ölçü için üreticinin tolerans ve cidar bilgisi esas alınır. Zeus'un düz en açıklaması bu ayrımı gösterir.

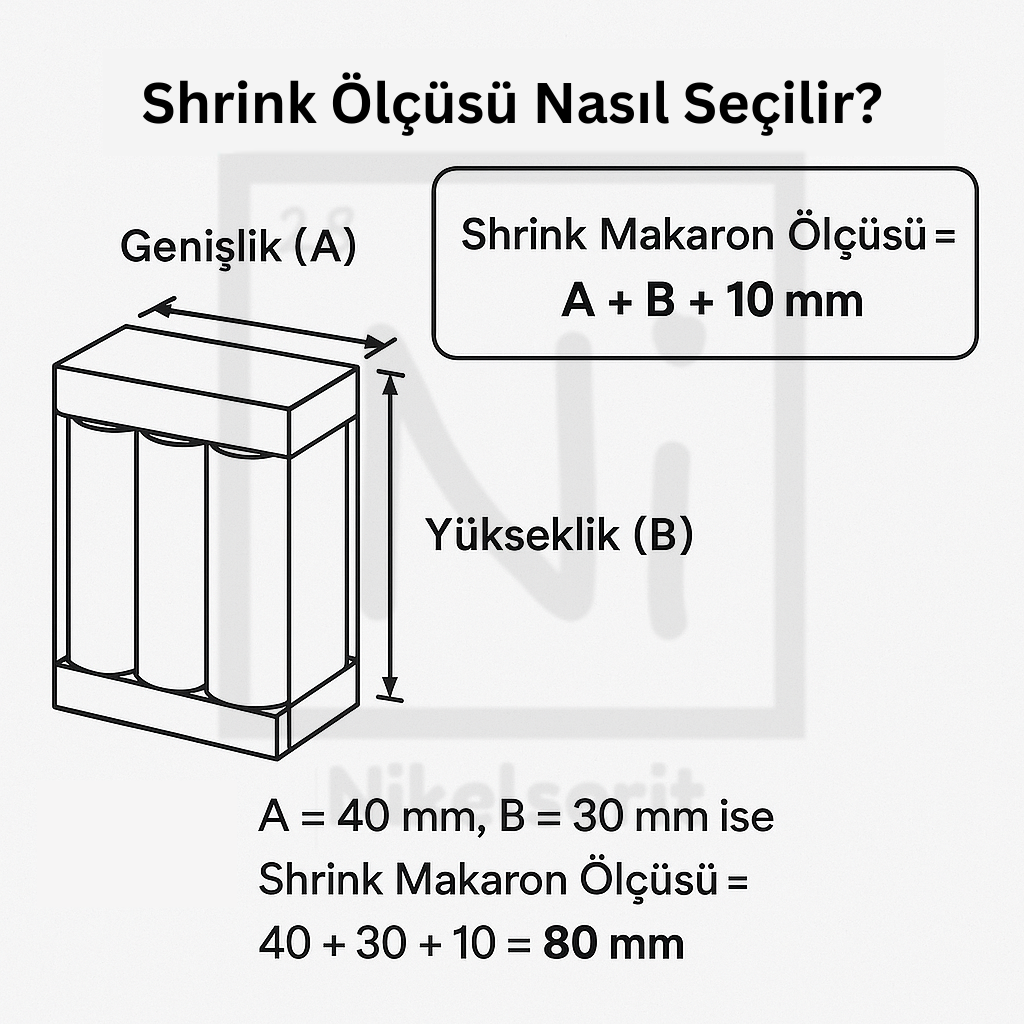

Dikdörtgen kesitli paket için örnek hesap

A ve B, makaronun saracağı aynı kesitin genişliği ve kalınlığı olsun. Bunlardan biri paketin boyu değildir. Dış yalıtımı ve geçişi etkileyen çıkıntıları da ölçüye dâhil edin.

Dikdörtgen kesitte çevre P = 2 × (A + B) olduğundan, çevrenin yarısı P / 2 = A + B olur.

Örnek: A = 40 mm ve B = 30 mm ise çevre 140 mm, çevrenin yarısı 70 mm'dir. Bu 70 mm değeri yalnızca paysız geometrik başlangıçtır; doğrudan satın alma ölçüsü değildir.

Makaronun paket üzerinden zorlanmadan geçmesi için uygun ek açıklık gerekir. Seçilecek ürünün daralma sonrası ölçüsü de paketi kavramaya uygun olmalıdır. Bu nedenle yalnızca 40 + 30 hesabından “80 mm makaron kesin uygundur” sonucu çıkarılamaz.

Her pakete 10 mm pay eklenir mi?

Hayır. Evrensel bir 10 mm veya 10–20 mm güvenli pay yoktur. Gerekli açıklık; kesit şekline, çıkıntılara, cidar kalınlığına, ölçü toleransına ve ürünün daralma aralığına bağlıdır. Düzensiz kesitlerde yalnızca iki kenarı toplamak yerine makaronun geçeceği en büyük dış çevreyi değerlendirin.

Sipariş öncesi kontrol listesi

1. İlandaki ölçü birimini ve ölçüm yöntemini doğrulayın.
2. Paketin bitmiş dış ölçülerini ve geçişi etkileyen parçaları ölçün.
3. Üreticinin daralmamış ölçüsünü, daralma sonrası sınırını ve toleransını kontrol edin.
4. Kesim uzunluğunu ürünün boyuna değişim verisine göre belirleyin.
5. Teknik veri eksikse siparişten önce ölçü uyumunu teyit ettirin.

TE Connectivity'nin ölçü seçim rehberi, daralma öncesi/sonrası ölçüler ile boyuna değişimin ayrı kontrol edilmesini açıklar. Buradaki genel ilkeler, mağazadaki her makaron için aynı daralma oranı veya sıcaklığı ifade etmez.

Sık sorulan sorular

Makaron her zaman yapışkanlı mıdır?

Hayır. Isıyla daralma, yapışkanlı iç katman anlamına gelmez. Yapışkan, sızdırmazlık ve yalıtım özellikleri ürünün teknik bilgisinden doğrulanmalıdır.

2:1 daralma oranı varsa her genişlik uygun olur mu?

Hayır. Daralma oranı tek başına yeterli değildir; tüpün önce paket üzerinden geçmesi, ardından uygun ölçüye daralması gerekir.

Isı uygularken neye dikkat etmeliyim?

Makaron üreticisinin uygulama koşullarına ve hücre üreticisinin ısıl sınırlarına uyun. Doğrudan alev kullanmayın. Sadece makaronun daralma sıcaklığına bakarak batarya paketini ısıtmak güvenli bir yöntem değildir.

İçerik güncellemesi: 11 Eylül 2026. Bu rehber ölçü seçimini açıklar; ürüne özgü teknik föyün ve yetkin uygulama kontrolünün yerine geçmez.
