Batarya Makaronunda 5 Hata: Ölçüden Son Kontrole
Share
Makaron seçiminde doğru eni bulmak kadar ölçünün nasıl tanımlandığını ve daralma sonrası kaplamayı kontrol etmek de gerekir. Ürün yassı enle mi, iç çapla mı satılıyor? Boy yönünde ne kadar değişiyor? Seçilen malzeme bataryanın ısı sınırlarıyla uyumlu biçimde uygulanabiliyor mu?
Aşağıdaki kontrol, sipariş ve kalite değerlendirmesi içindir. Canlı batarya üzerinde ısı uygulaması veya yeniden kaplama talimatı değildir; bu işlemler uygun ekipman ve üretici prosedürü gerektirir.
1. Yassı eni çap sanmak

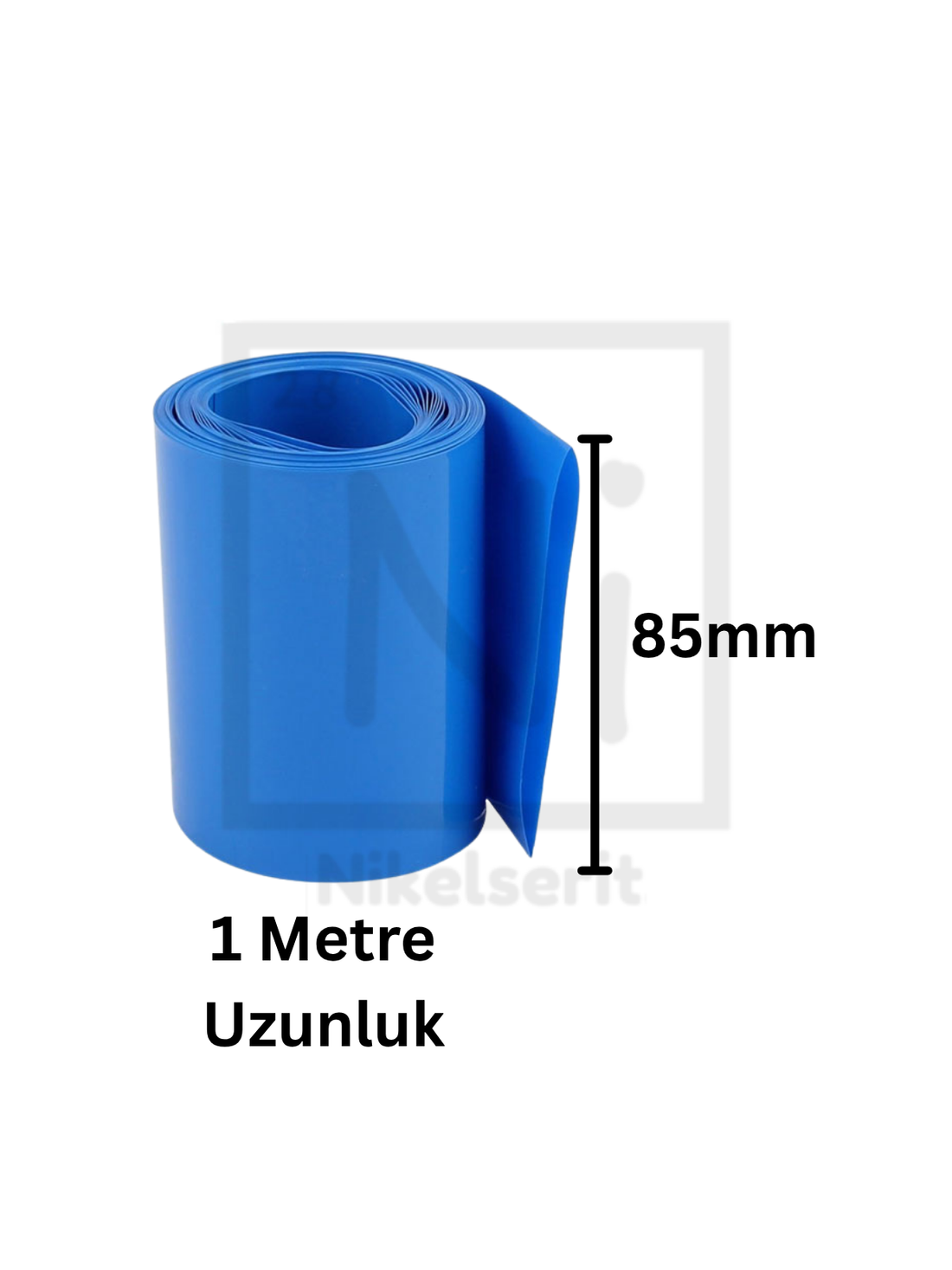

Yassı en, bastırılmış tüpün kenardan kenara ölçüsüdür. Dairesel bir tüpte çevre yaklaşık yassı enin iki katıdır; çap ile aynı değildir. Dikdörtgen paketlerde de paket çevresi ve montaj payları önem taşır. Ürün sayfası ölçüyü açıkça tanımlamıyorsa siparişten önce sorun.
Basit bir ön kontrol için, gerçek dış kesiti 40 × 20 mm olan ideal dikdörtgenin çevresi 120 mm'dir. Yarım çevre 60 mm olur; fakat 60 mm yassı enin montaja yeterli olacağı sonucu çıkmaz. Geçirme payı, köşeler, tolerans ve üreticinin daralma aralığı ayrıca gerekir.
2. Çıplak hücre ölçüsünü paket ölçüsü kabul etmek
Braket, arpa kağıdı, şerit, BMS ve kablo çıkışı nihai dış ölçüyü büyütebilir. Ölçüm, tasarımın tamamlanmış geometrisine dayanmalıdır. Bir önceki üretimin ölçüsü, yeni BMS veya yeni yalıtım katmanıyla aynı kalmayabilir.
3. Kesim boyunu nihai kaplama boyuna eşitlemek
Makaronun boy yönündeki değişimi ürüne bağlıdır. TE Connectivity seçim rehberi, boy değişiminin kesim hesabına dahil edilmesini özellikle belirtir. Bütün PVC, PET veya poliolefin makaronlar için tek bir kayıp yüzdesi kullanılmaz. Seçilen malzemenin belgesine ve doğrulanmış numune sonucuna bakın.
4. Keskin kenarı makaronla çözmeye çalışmak
Alttaki çapak veya sivri köşe, kaplama ilk anda düzgün görünse bile daha sonra delik oluşturabilir. Dış makaronun altında uygun bariyer ve kenar düzeni gerekir. Ayrıca makaronu zorlayarak geçirmek malzemeyi zedeleyebilir; yeterli ölçü ve uygun montaj süreci seçilmelidir.
5. Düzgün görünüşü yeterli kabul etmek
Yalnızca parlak ve pürüzsüz dış görünüşle kabul vermeyin. Uçlarda açıkta kalan metal, kablo geçişindeki gerilme, yırtık, aşırı sıkışma ve yer değiştirmiş yalıtım kontrol edilmelidir. Dış kaplama, su geçirmez bir muhafaza veya yangın bariyeri olarak otomatik sınıflandırılamaz.
Sipariş fişinde hangi bilgiler olmalı?
- Malzeme türü ve ürün kodu.
- Yassı en veya iç çap tanımı.
- Daralma aralığı ve boy yönündeki tolerans.
- Tamamlanmış paket ölçüsü ve kablo çıkış düzeni.
- Kesim boyu, gerekli adet ve numune kabul kaydı.
Isıyı artırarak küçük makaronu uydurabilir miyim?
Hayır. Isı, yanlış ölçüyü güvenli hale getiren bir düzeltme yöntemi değildir. Aşırı ısı hücrelere, yapışkanlara ve kaplamaya zarar verebilir. Üreticinin onayladığı ekipman ve süreç kullanılmalıdır.
Shrink makaron seçeneklerini değerlendirirken ürünün ölçü tanımını ve malzeme özelliklerini sipariş notunuza ekleyin.
